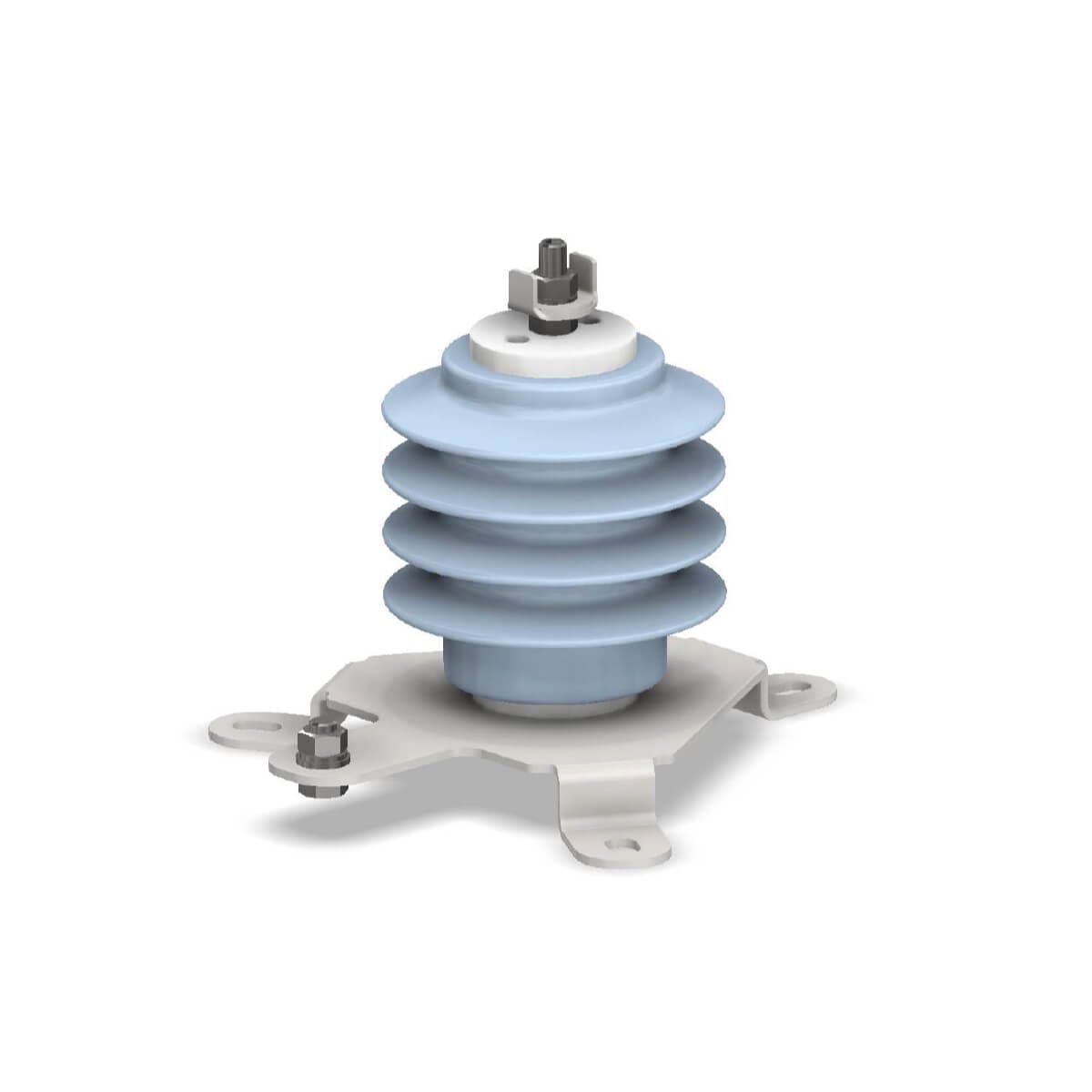

Ogranicznik przepięć prądu stałego PROXAR–IVN DC w osłonie silikonowej

Zastosowanie

Ograniczniki przepięć typu PROXAR-IVN DC w osłonie silikonowej zostały zaprojektowane do ochrony przeciwprzepięciowej linii, stacji i taboru elektrycznego w zakresie napięć od 1 kV do 4,7 kV. Wysoce nieliniowa charakterystyka zastosowanych do ich produkcji warystorów z powodzeniem zastępuje odgromniki rożkowe, podnosząc niezawodność zasilania. Charakteryzują się one bardzo dużą wytrzymałością energetyczną i skutecznie zabezpieczają komponenty trakcji elektrycznej przed wielokrotnymi udarami piorunowymi łączeniowymi, indukowanymi lub dorywczymi.

Zapytaj o produkt

Warunki pracy Zalety Dane elektryczne Dane mechaniczne Rysunki techniczne Do pobrania Wyposażenie dodatkowe Produkty powiązane

Szukaj

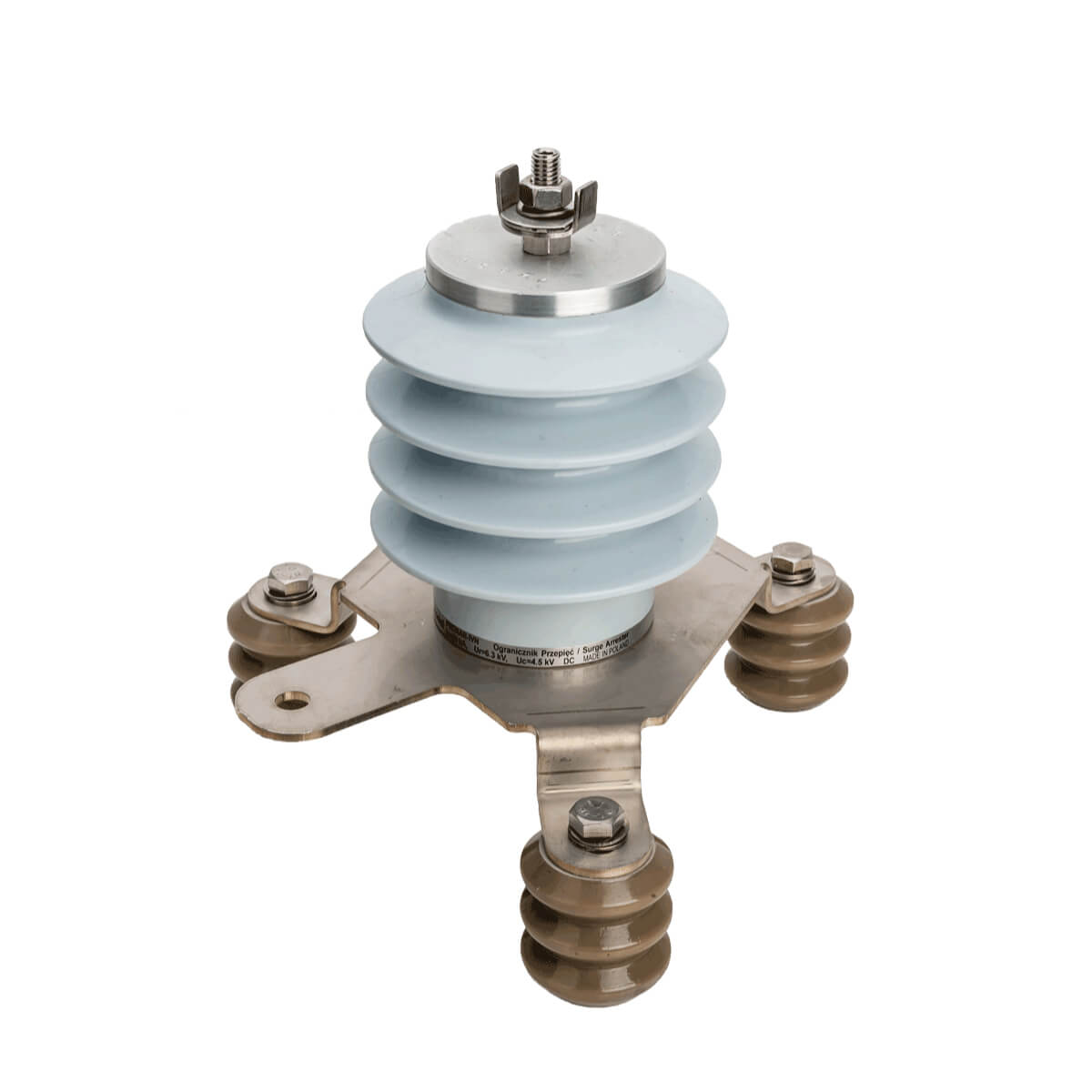

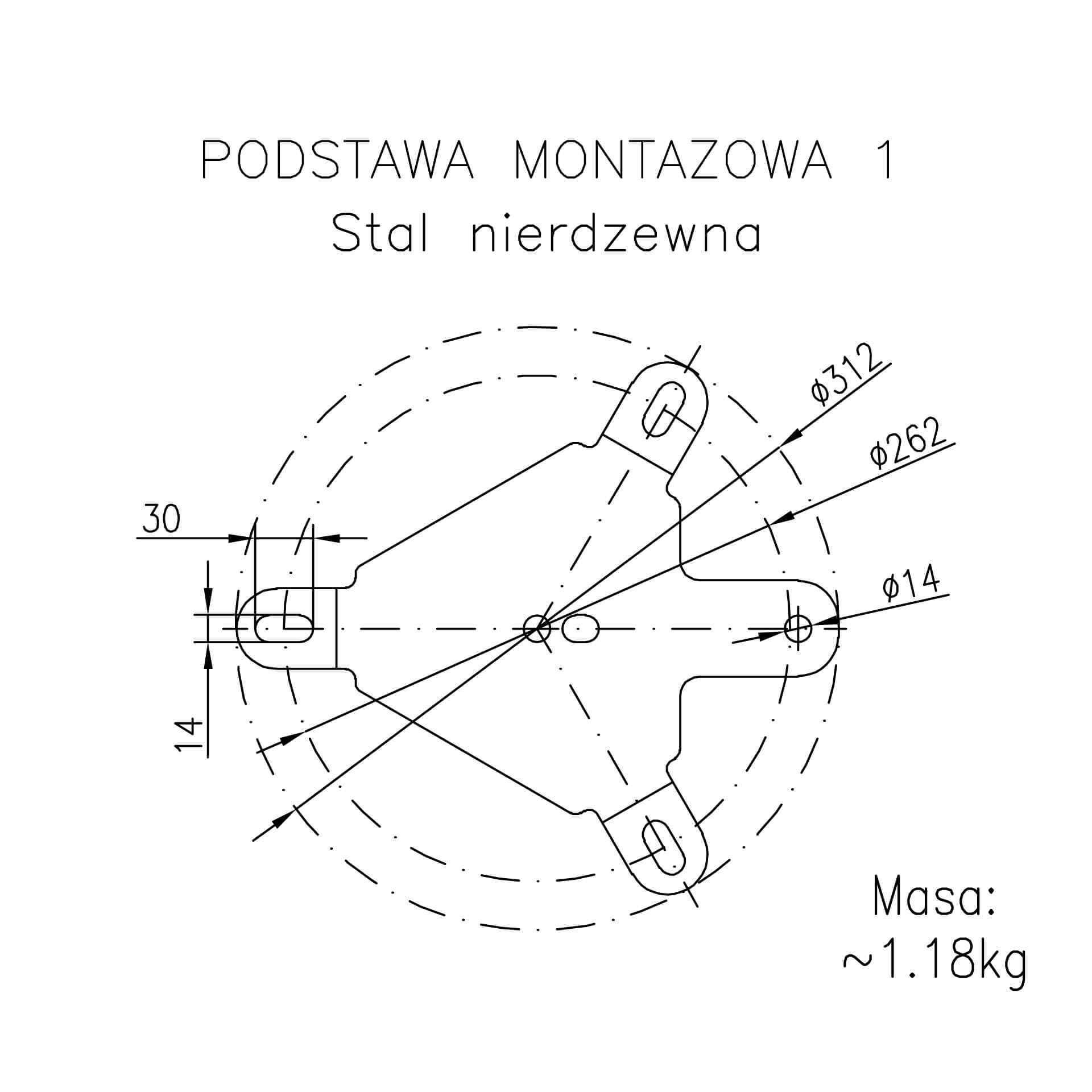

Ograniczniki PROXAR-IVN DC są przystosowane do pracy w warunkach napowietrznych oraz wnętrzowych klimatów umiarkowanego i tropikalnego na wysokościach do maks. 1000 m n.p.m. Ich wymiary gabarytowe umożliwiają również instalację w rozdzielnicach w minimalnej podziałce międzybiegunowej 150 mm. Ograniczniki te można również dodatkowo doposażyć w specjalną trójramienną podstawę pozwalającą na ich bezkolizyjny montaż w miejscu wyeksploatowanych odgromników starego typu (np. GZM, GXS lub POLIM H ND).

Wysoka skuteczność ochrony przeciwprzepięciowej
Bardzo duża wytrzymałość energetyczna dzięki odpowiedniej zdolność pochłaniania energii
Stabilność parametrów elektrycznych nawet po absorpcji wielokrotnych udarów
Przystosowane do pracy w warunkach zabrudzeniowych
Duża odporność na uszkodzenia pod wpływem czynników zewnętrznych
Duża wytrzymałość zwarciowa
Wysoka trwałość i niezawodność eksploatacyjna w różnych warunkach środowiskowych
Odporność na wstrząsy i wibracje
Może spełniać funkcję izolatora wsporczego
Łatwy montaż i bezobsługowa eksploatacja

Klasa rozładowania linii według IEC 60099-4:2009

Klasa 4

Klasa rozładowania linii według PN-EN 50526-1:2012

DC-B

Napięcie systemu (Us)

0,6–3 kV

Napięcie trwałej pracy (UcDC)

1–4,7 kV

Znamionowy prąd wyładowczy In 8/20 µs

20 kA

Prąd graniczny Ihc 4/10 µs

200 kA
