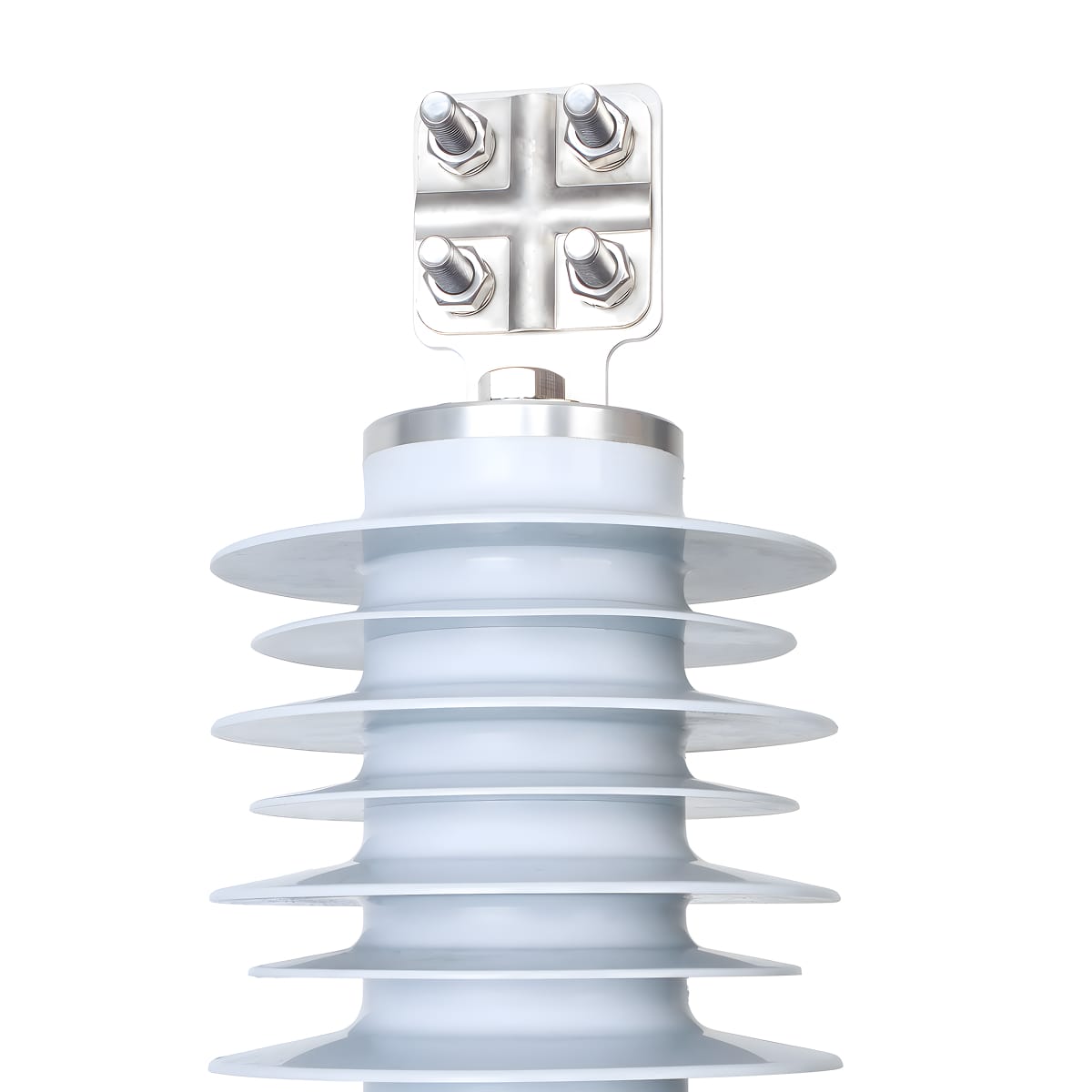

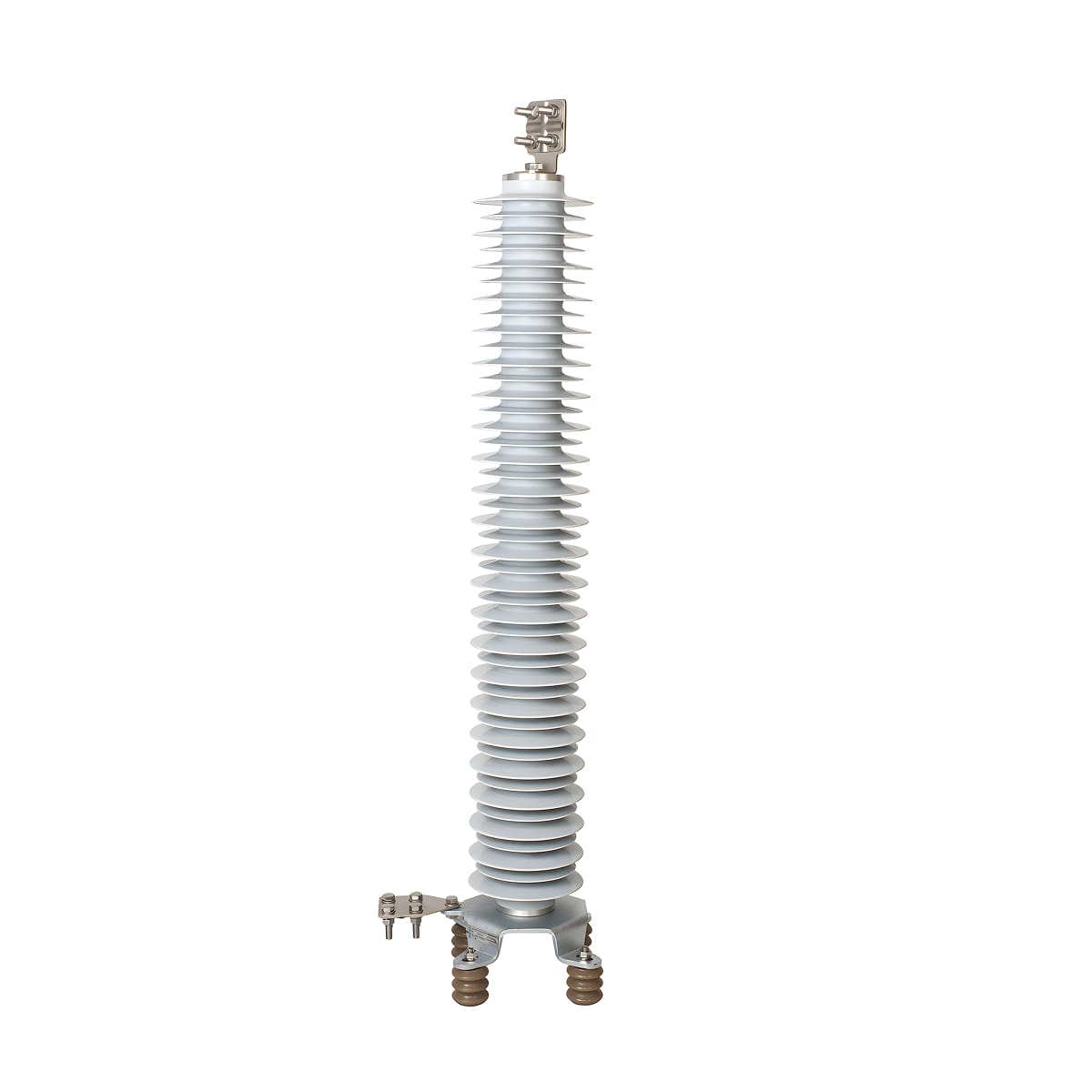

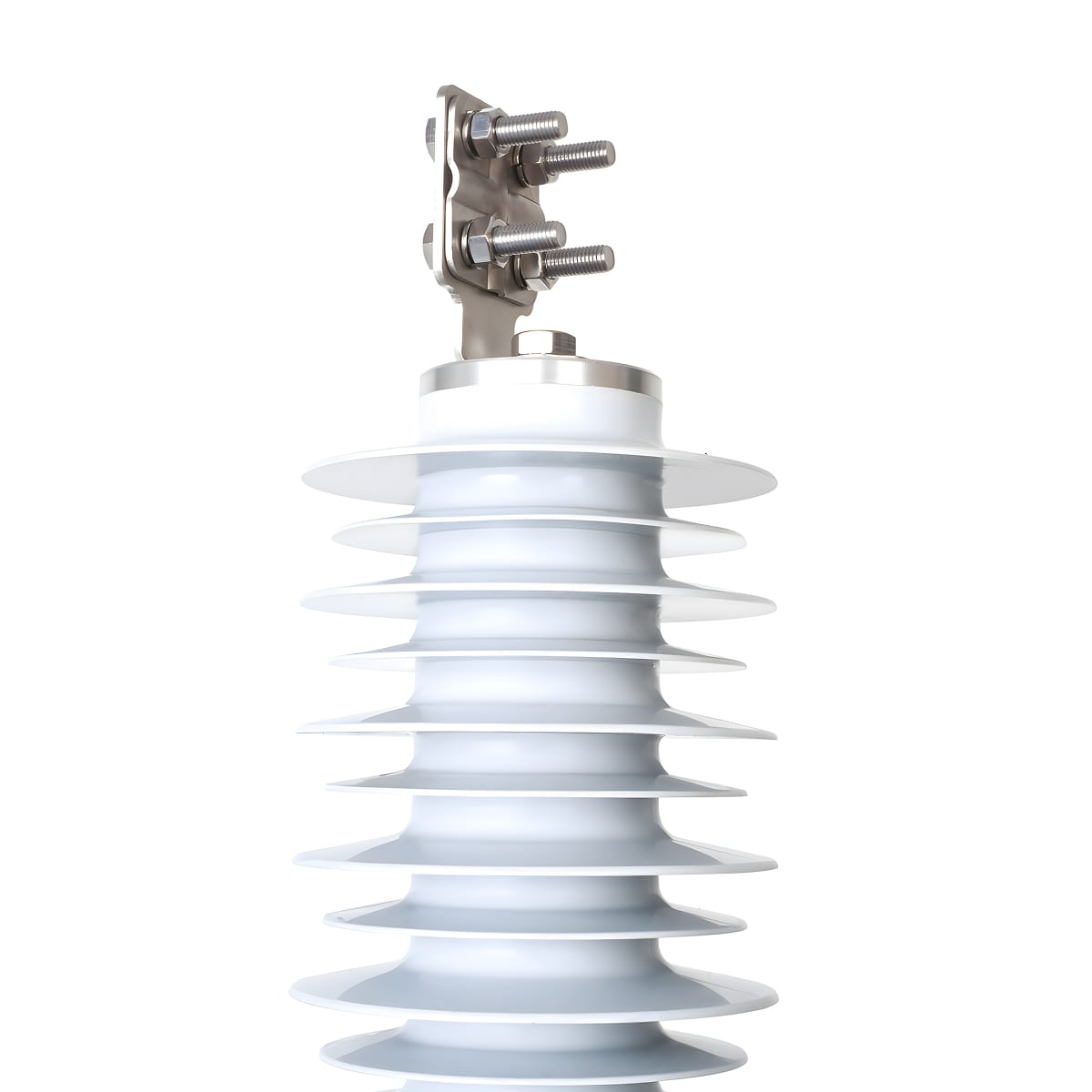

Ogranicznik przepięć wysokiego napięcia PROXAR-IIIN AC w osłonie silikonowej

Zastosowanie

PROXAR-IIIN AC to ograniczniki przepięć wysokiego napięcia w osłonie silikonowej, pracujące w zakresie napięć od 1,0 kV do 228 kV. Służą do ochrony sieci energetycznych prądu przemiennego przed wielokrotnymi udarami piorunowymi lub łączeniowymi, a także w zastosowaniach specjalnych.

Zapytaj o produkt

Warunki pracy Zalety Dane elektryczne Dane mechaniczne Rysunki techniczne Do pobrania Wyposażenie dodatkowe Produkty powiązane

Szukaj

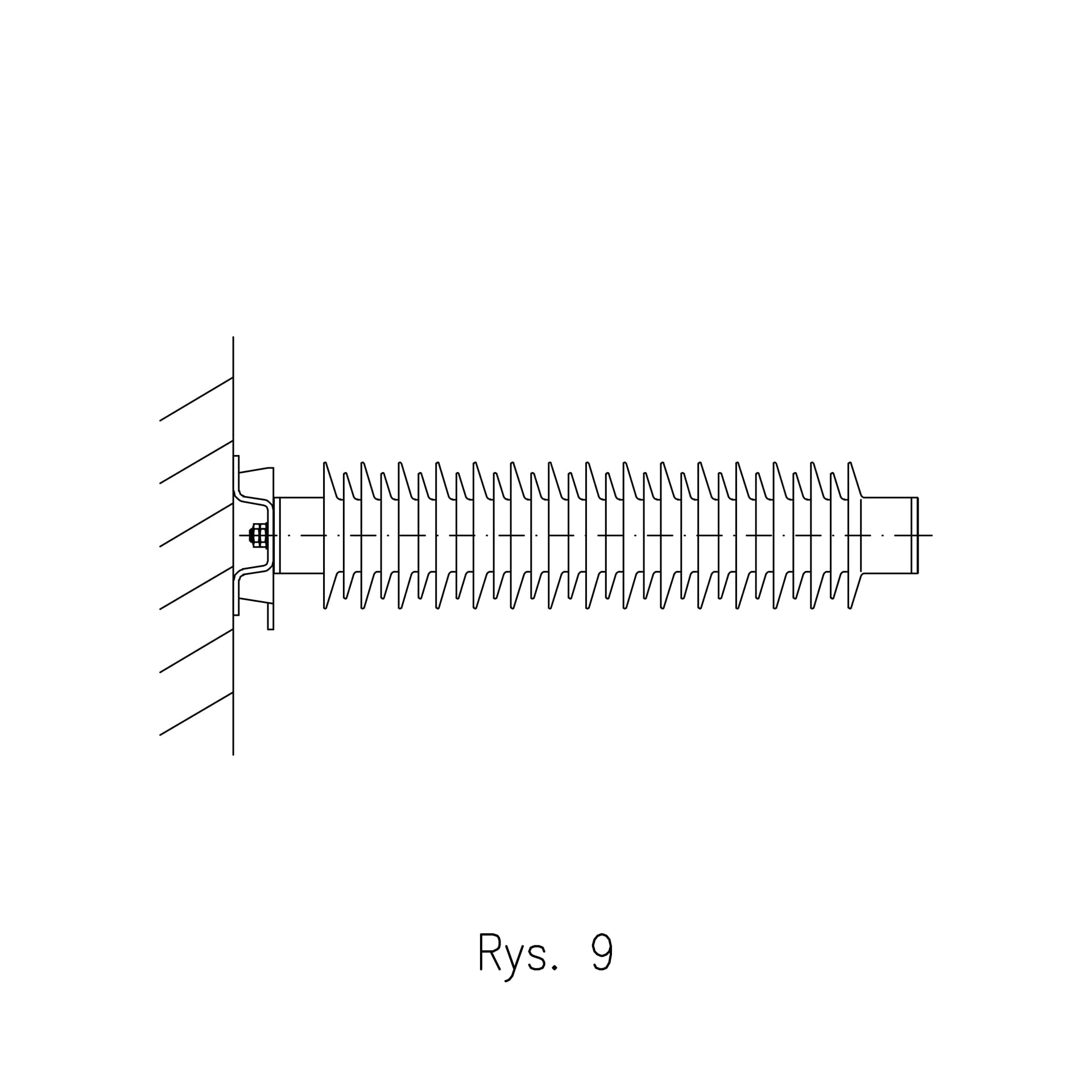

Ograniczniki PROXAR-IIIN AC są przystosowane do pracy w warunkach napowietrznych i wnętrzowych klimatów umiarkowanego i tropikalnego na wysokościach do maks. 1000 m n.p.m. Mogą pracować w pozycjach poziomej, pionowej, podwieszanej oraz odwróconej.

Wysoka skuteczność ochrony przeciwprzepięciowej
Bardzo duża wytrzymałość energetyczna dzięki odpowiedniej zdolność pochłaniania energii
Stabilność parametrów elektrycznych nawet po absorpcji wielokrotnych udarów
Przystosowany do pracy w warunkach zabrudzeniowych
Duża odporność na uszkodzenia pod wpływem czynników zewnętrznych/li>
Duża wytrzymałość zwarciowa
Wysoka trwałość i niezawodność eksploatacyjna w różnych warunkach środowiskowych
Odporność na wstrząsy i wibracje
Łatwy montaż i bezobsługowa eksploatacja
Niewielka waga
Łatwy transport i przechowywanie
Możliwość pracy w poziomie

Klasyfikacja ogranicznika według PN-EN 60099-4:2015

SM (Station Medium)

Klasa rozładowania linii według IEC 60099-4:2009

Klasa 3

Napięcie systemu (Us)

3,6–245 kV

Napięcie znamionowe (Ur)

1,0–228 kV

Znamionowy prąd wyładowczy In 8/20 µs

10 kA

Prąd graniczny Ihc 4/10 µs

100 kA

Zdolność przepływu ładunku Qrs

2,4 C

Znamionowa energia cieplna Wth

11 kJ/kV Ur

Zdolność pochłaniania energii pojedynczego udaru (od 2 do 4 ms)

5,9 kJ/kV Ur

Wytrzymałość na udary prądowe długotrwałe (2000 µs)

1000 A

Wytrzymałość zwarciowa

65 kA/0,2 s

Warunki pracy

Wartość

Temperatura otoczenia

-45°C do +60°C

Wysokość maks. n.p.m.

1000 m

Częstotliwość

48–62 Hz

Jeżeli potrzebujesz wyższych parametrów, skontaktuj się z nami

Jeżeli potrzebujesz wyższych parametrów, skontaktuj się z nami

Skontaktuj się

Wytrzymałość na zginanie statyczne (SLL)

1800–4000 Nm

Wytrzymałość na zginanie dynamiczne (SSL)

1200–2500 Nm

Wytrzymałość na skręcanie

200 Nm

Wytrzymałość na rozciąganie

5 kN

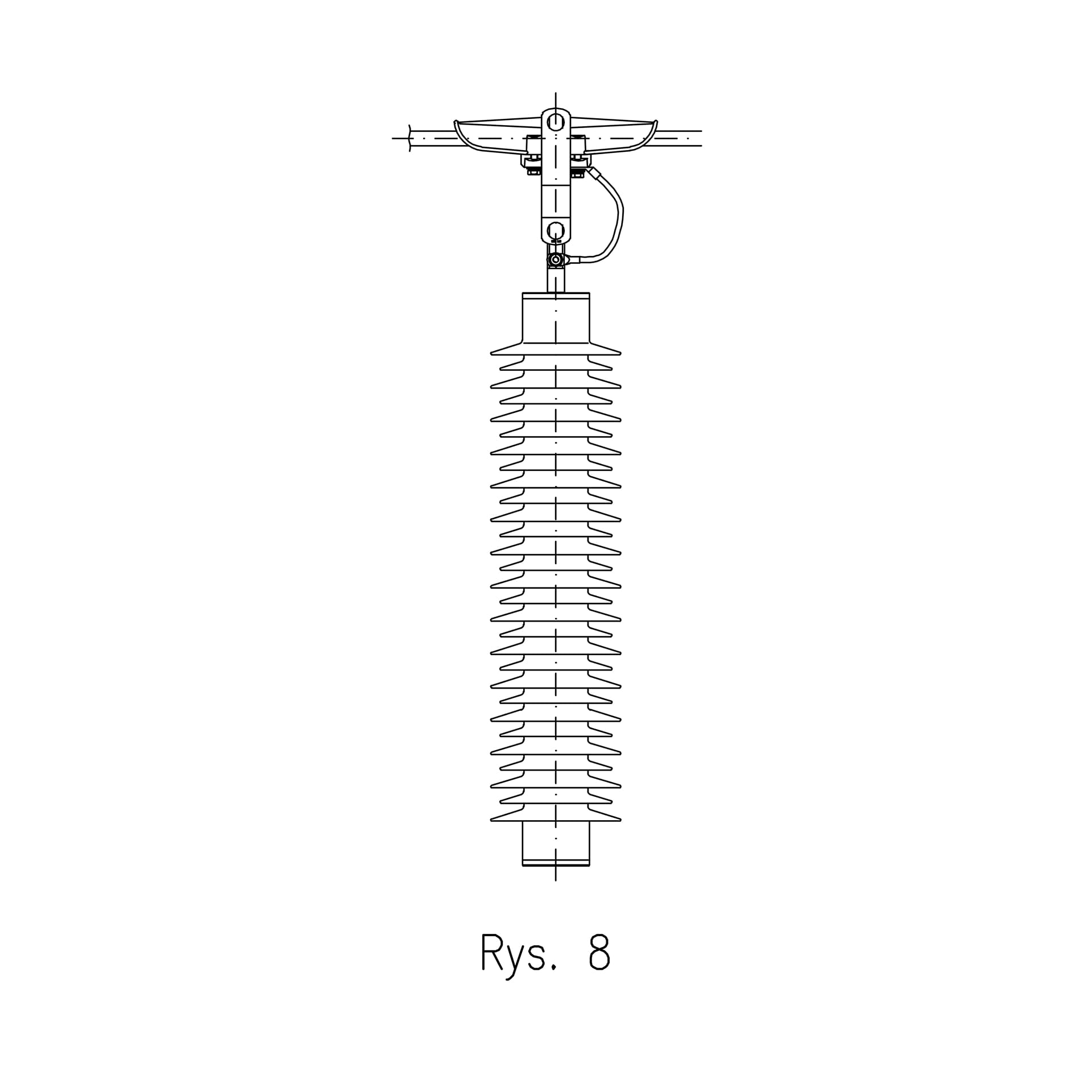

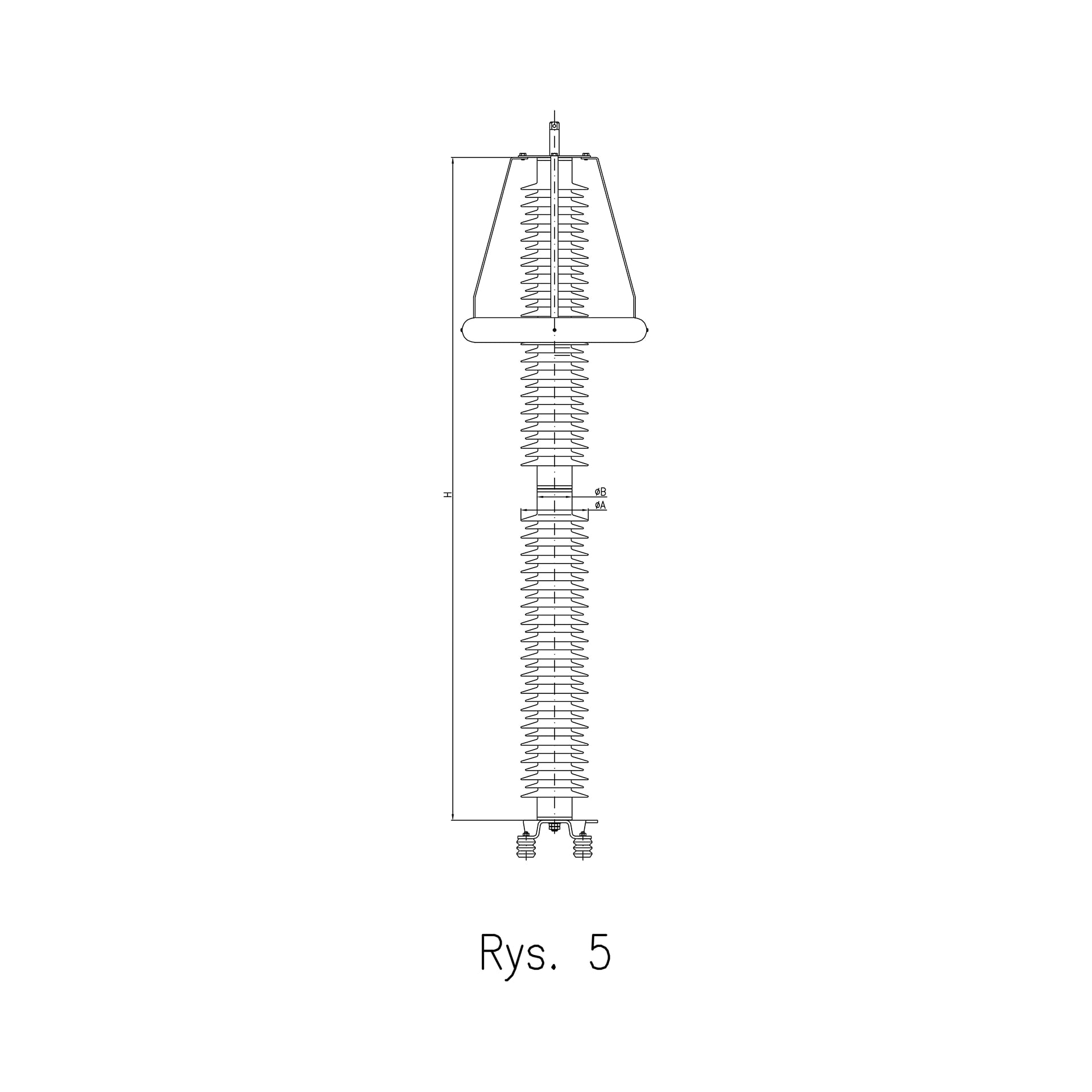

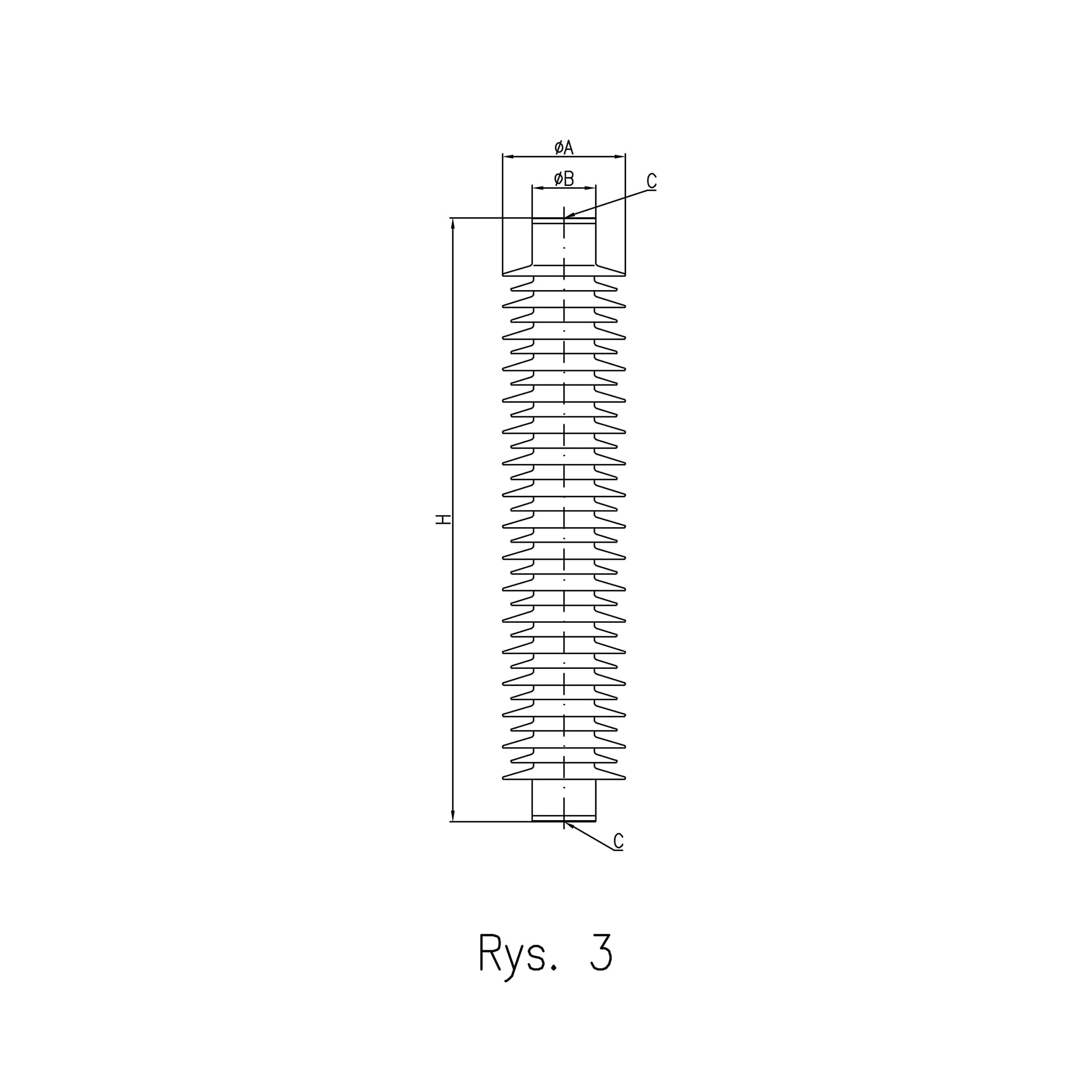

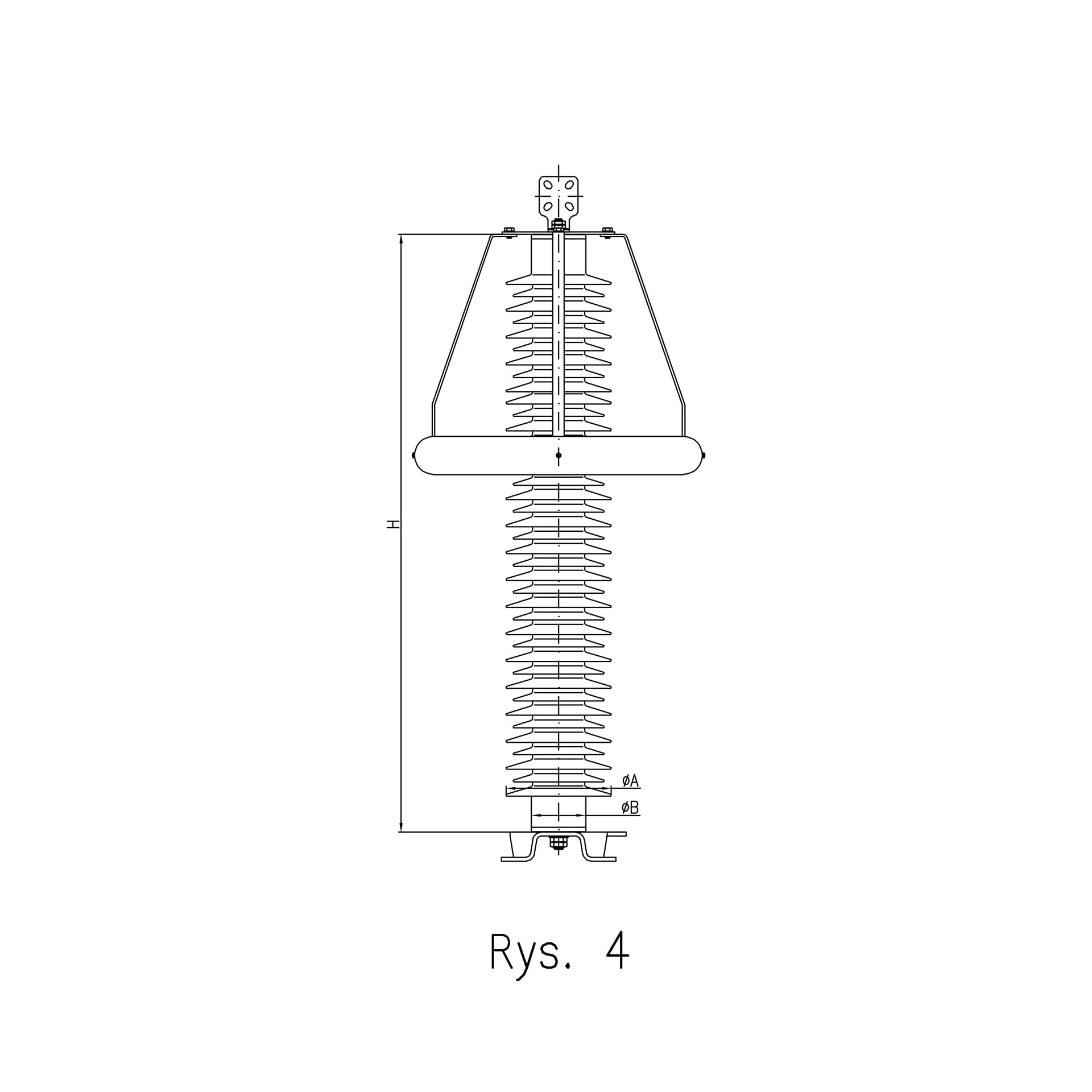

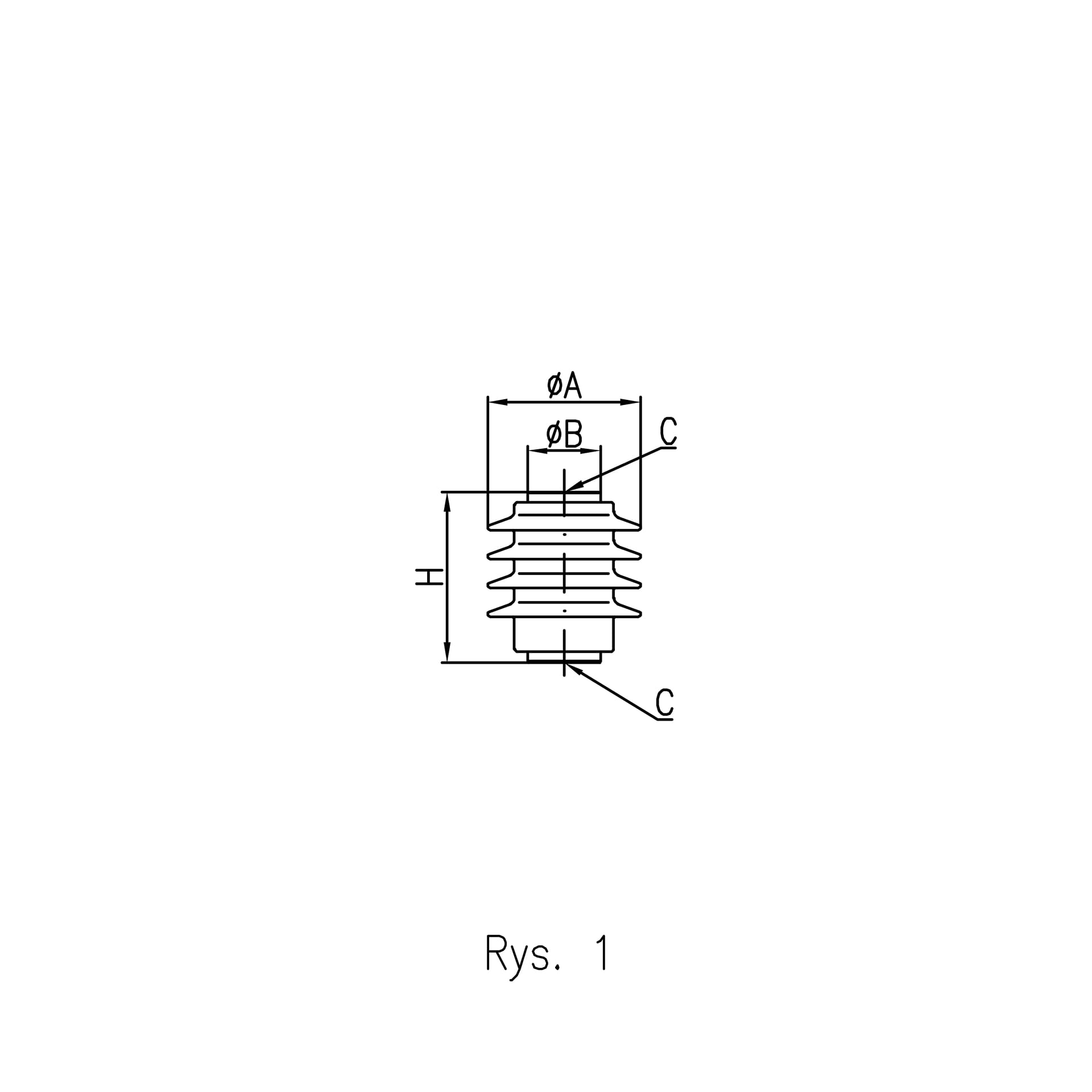

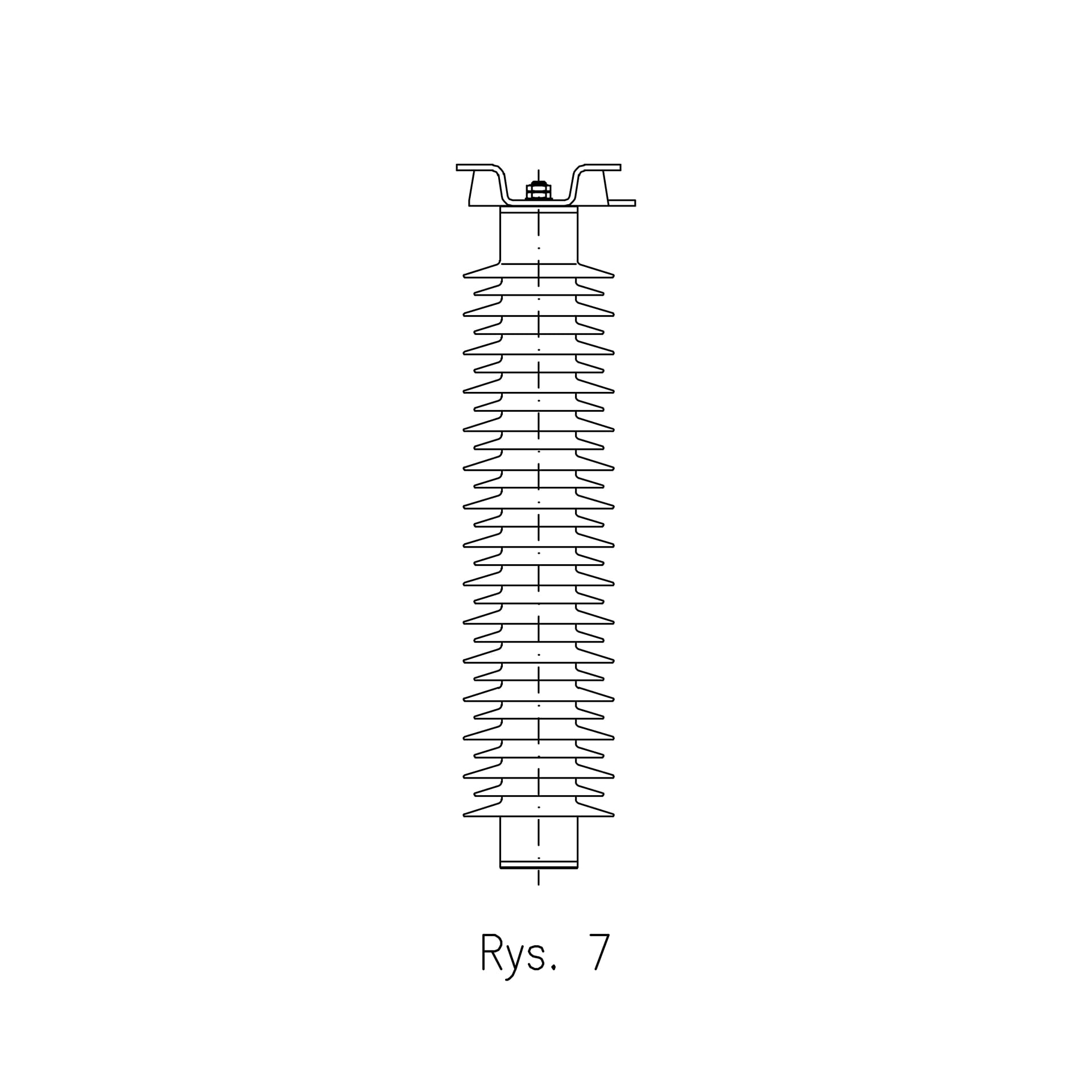

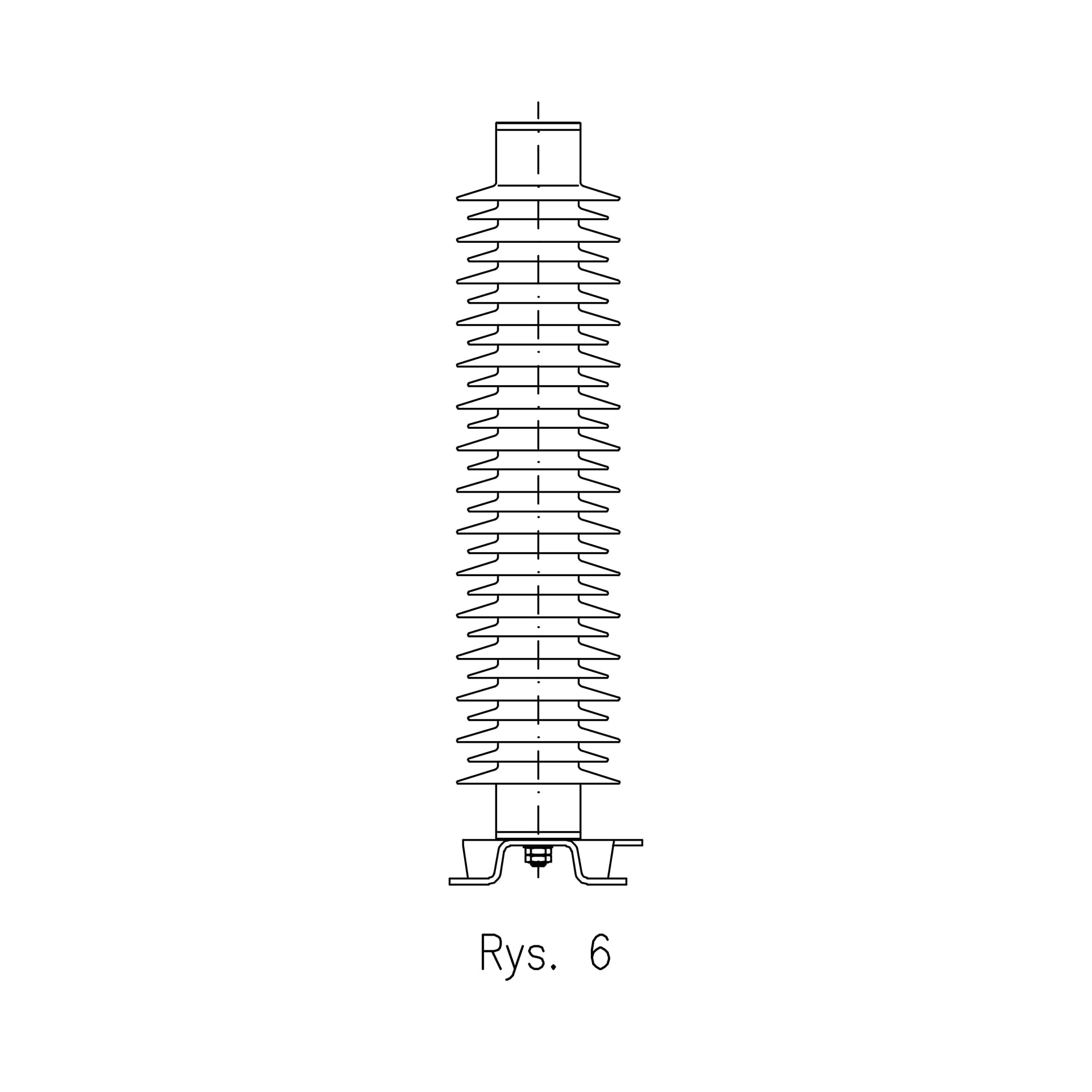

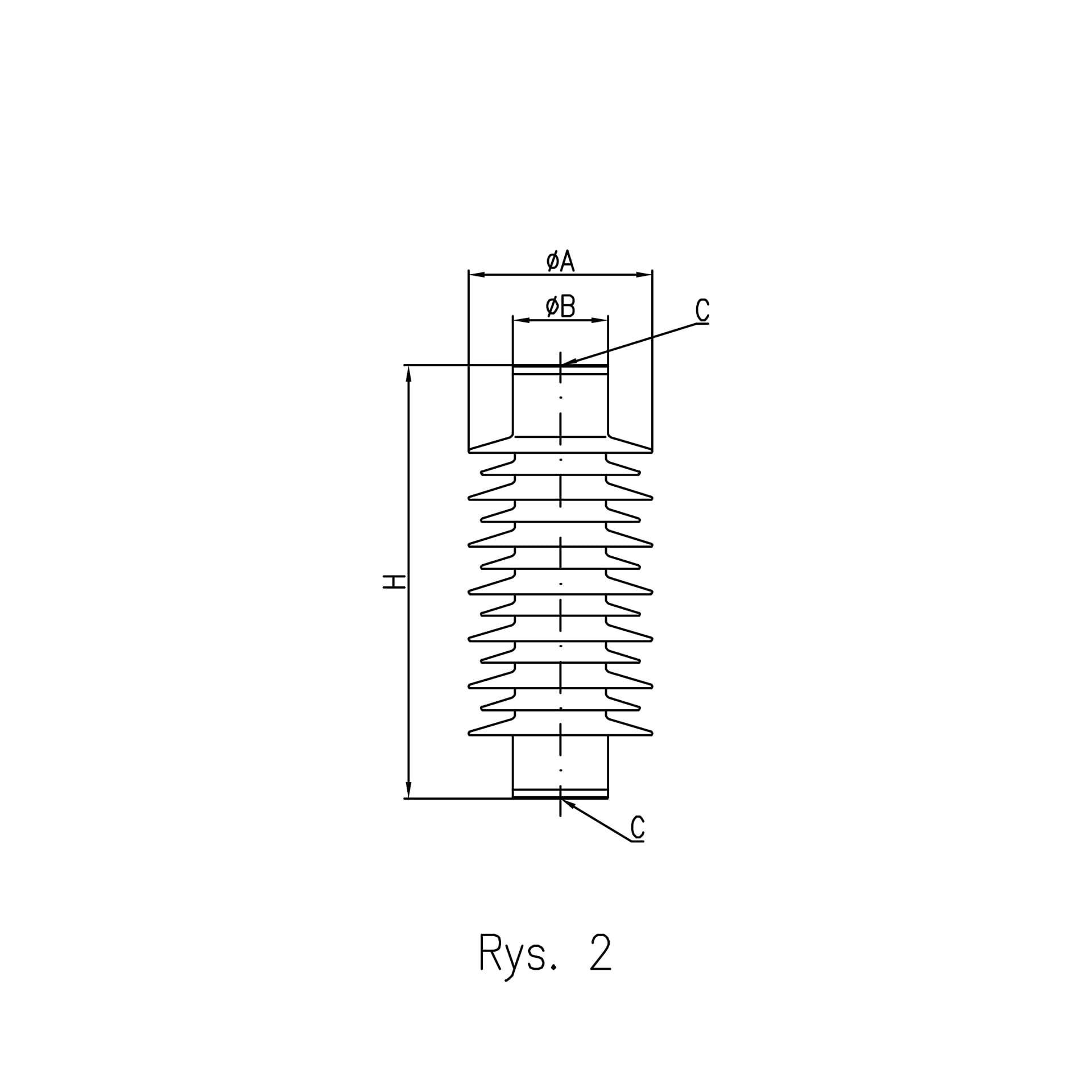

W celu uzyskania rysunków dot. konkretnych wykonań, prosimy o kontakt

W celu uzyskania rysunków dot. konkretnych wykonań, prosimy o kontakt

Skontaktuj się

Karta katalogowa

Certyfikat zgodności

Instrukcja montażu i eksploatacji

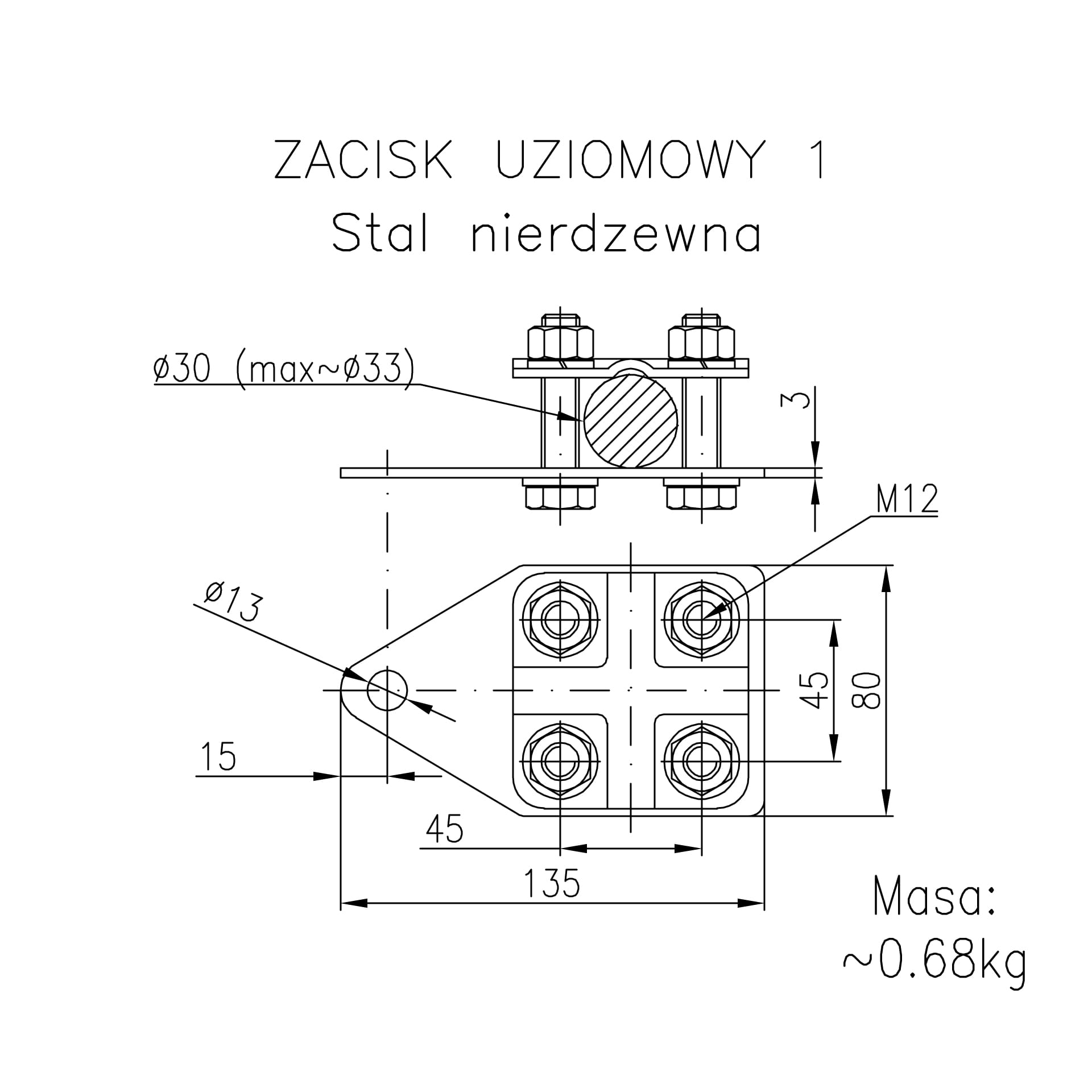

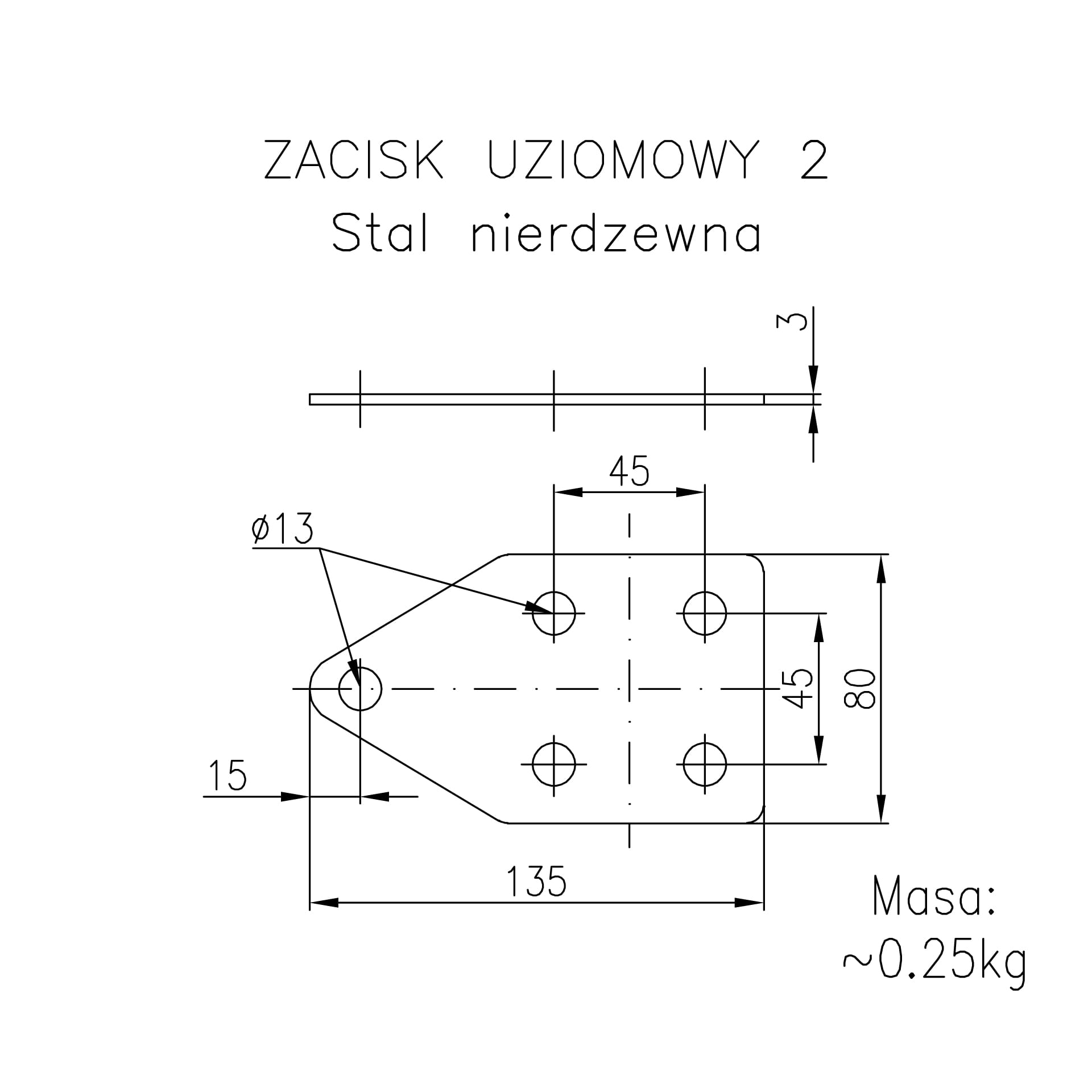

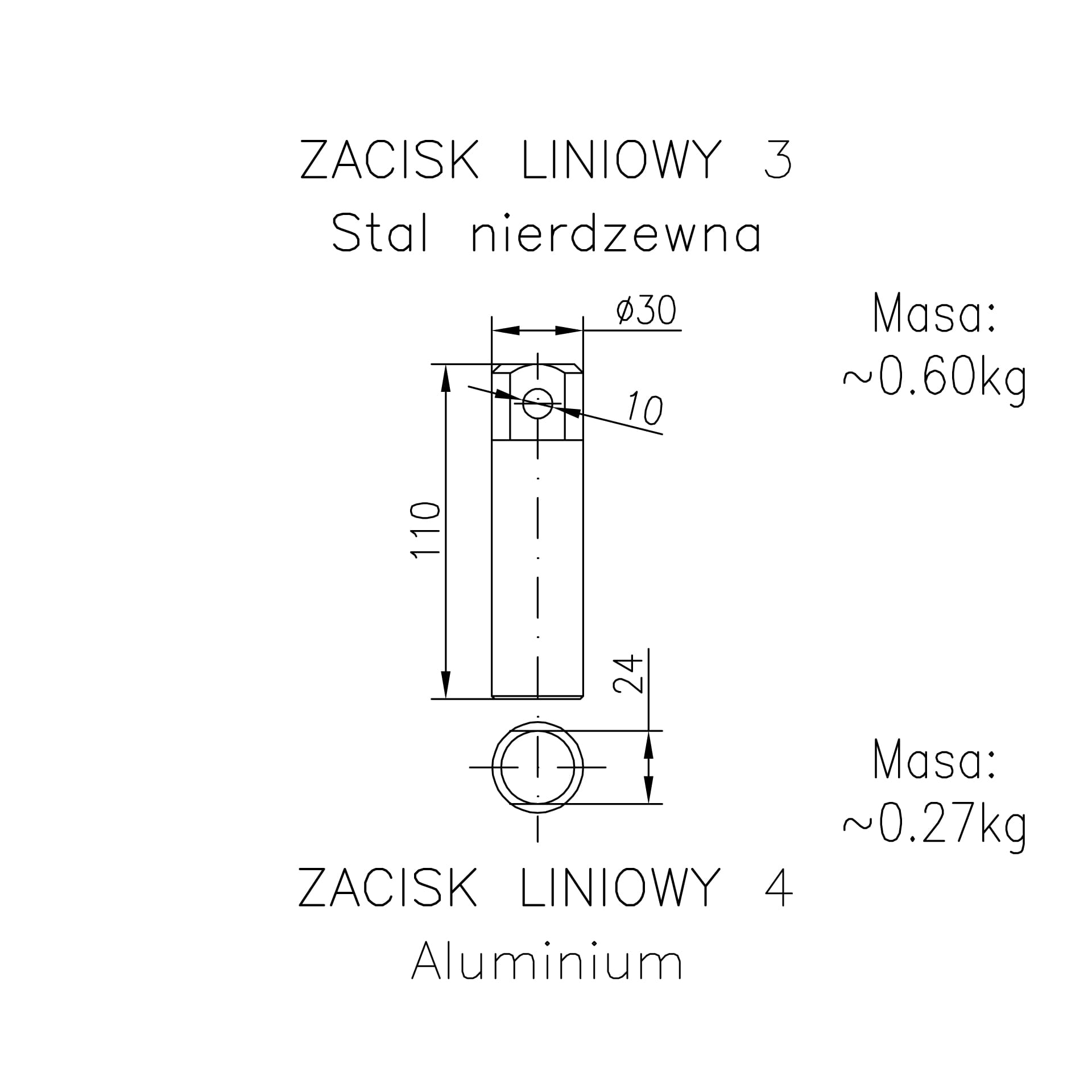

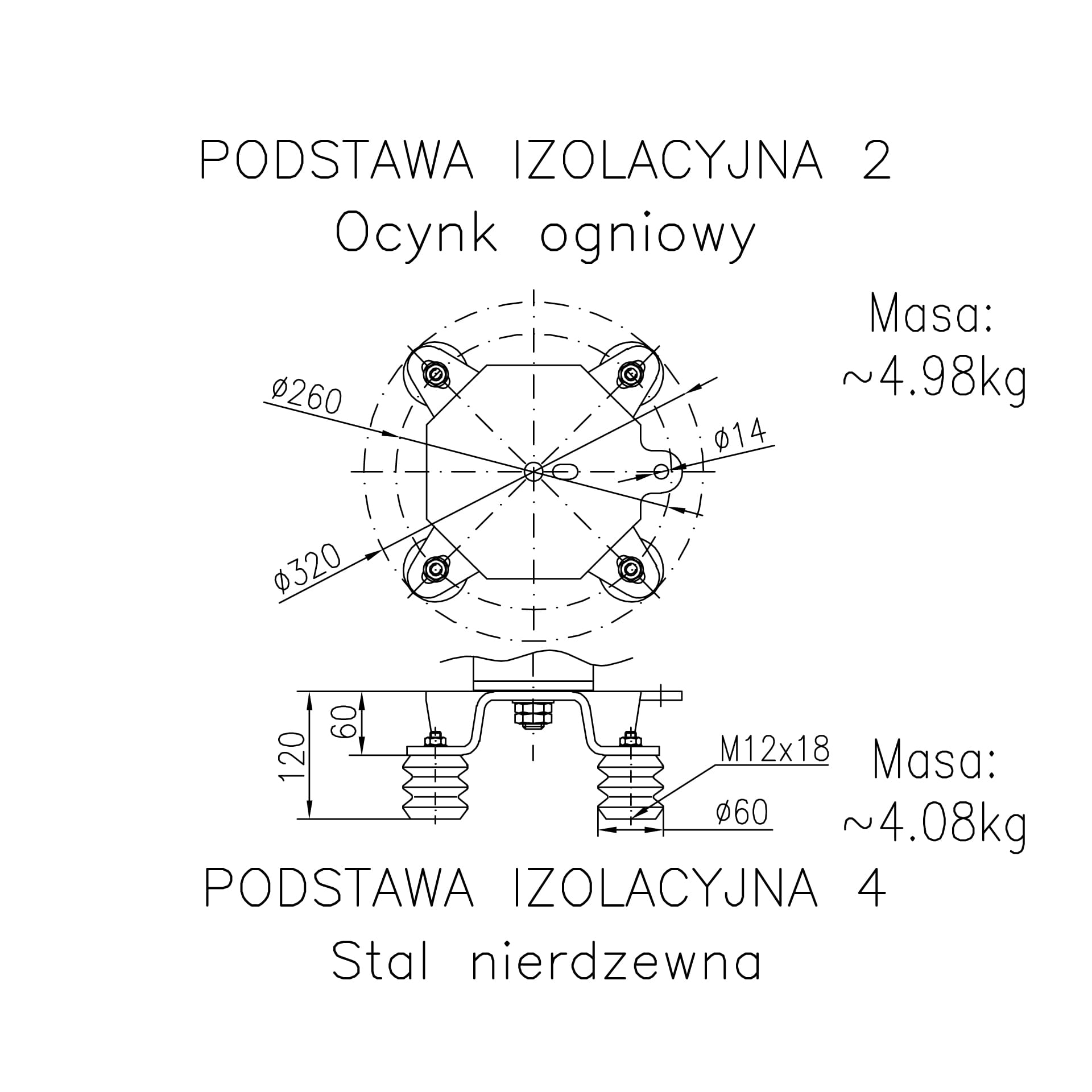

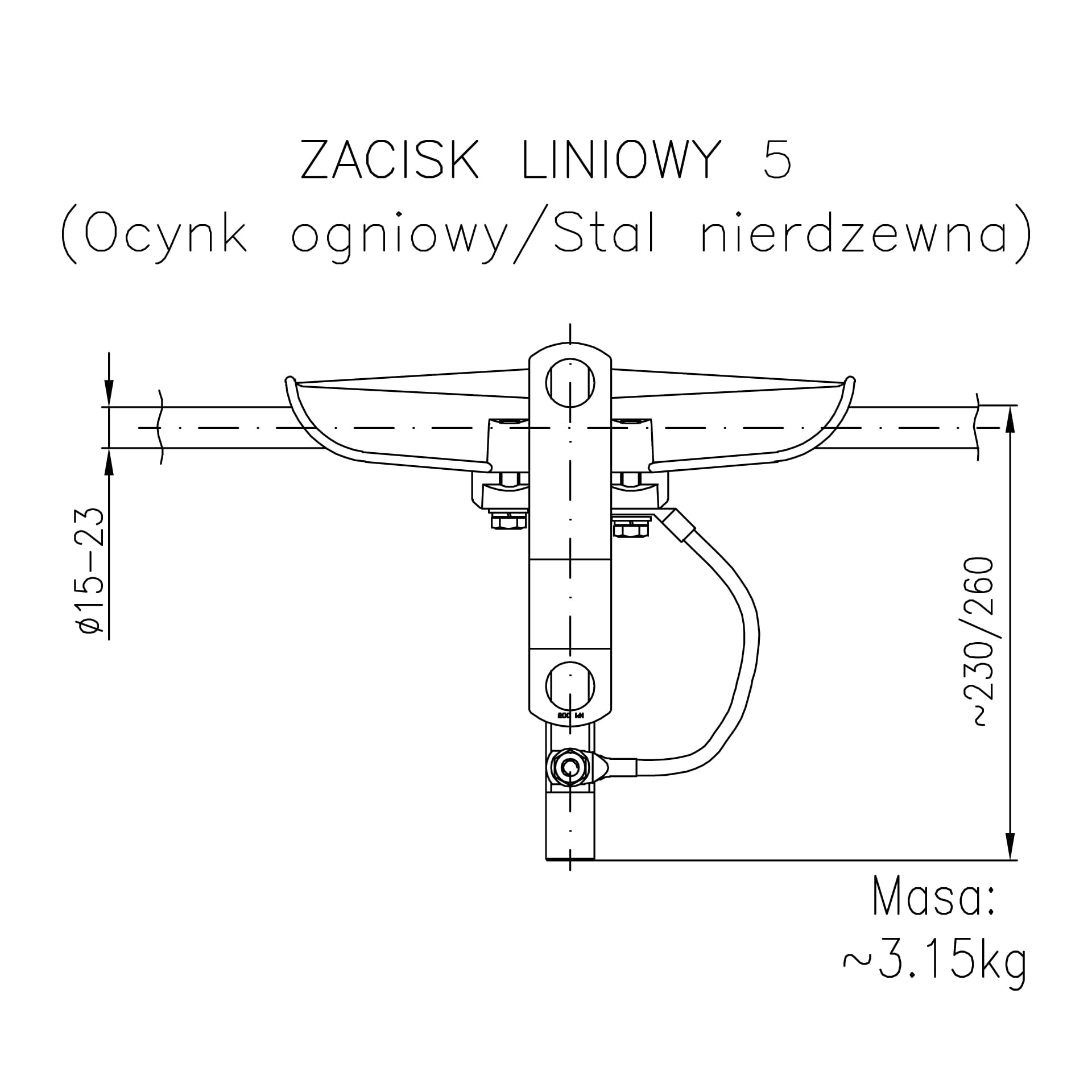

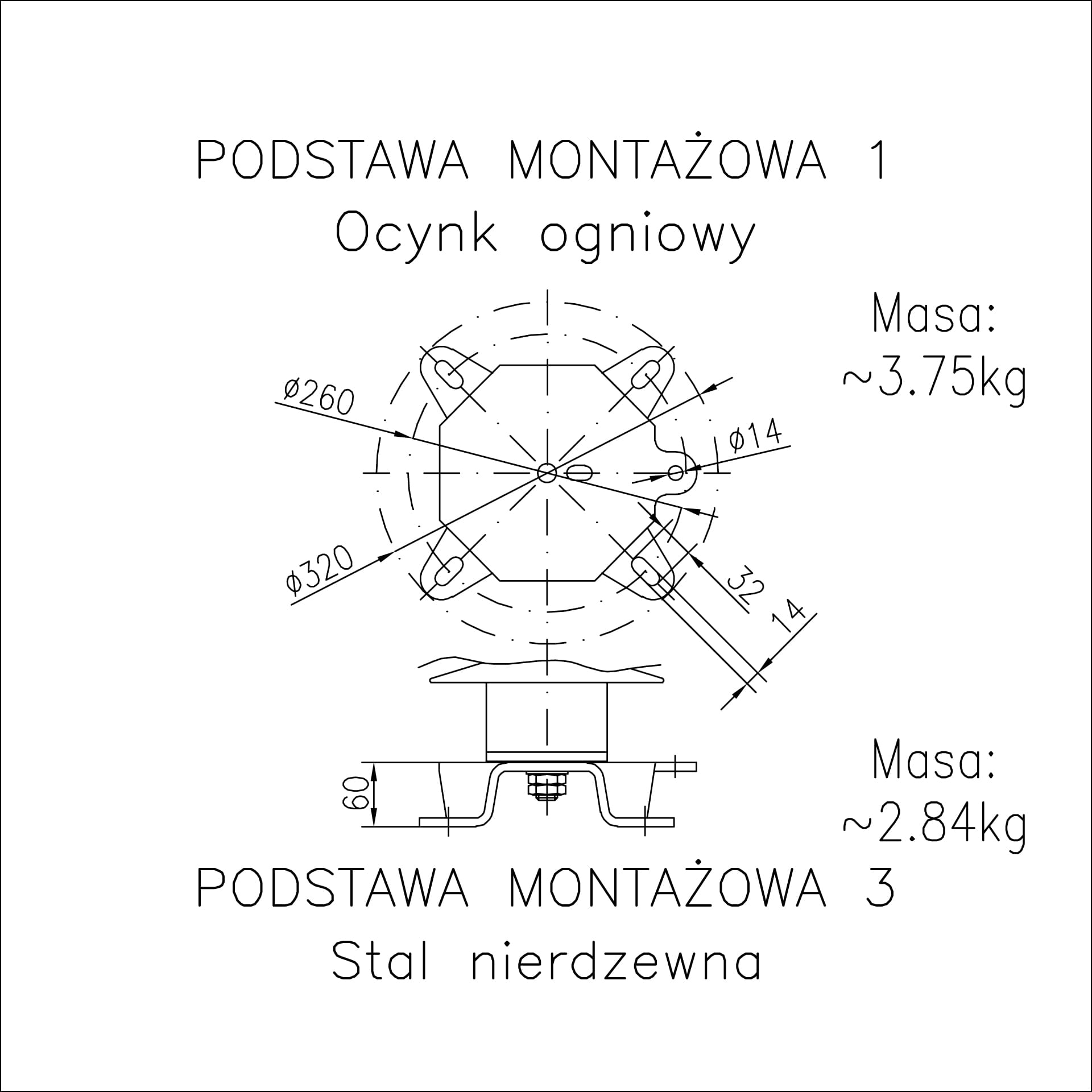

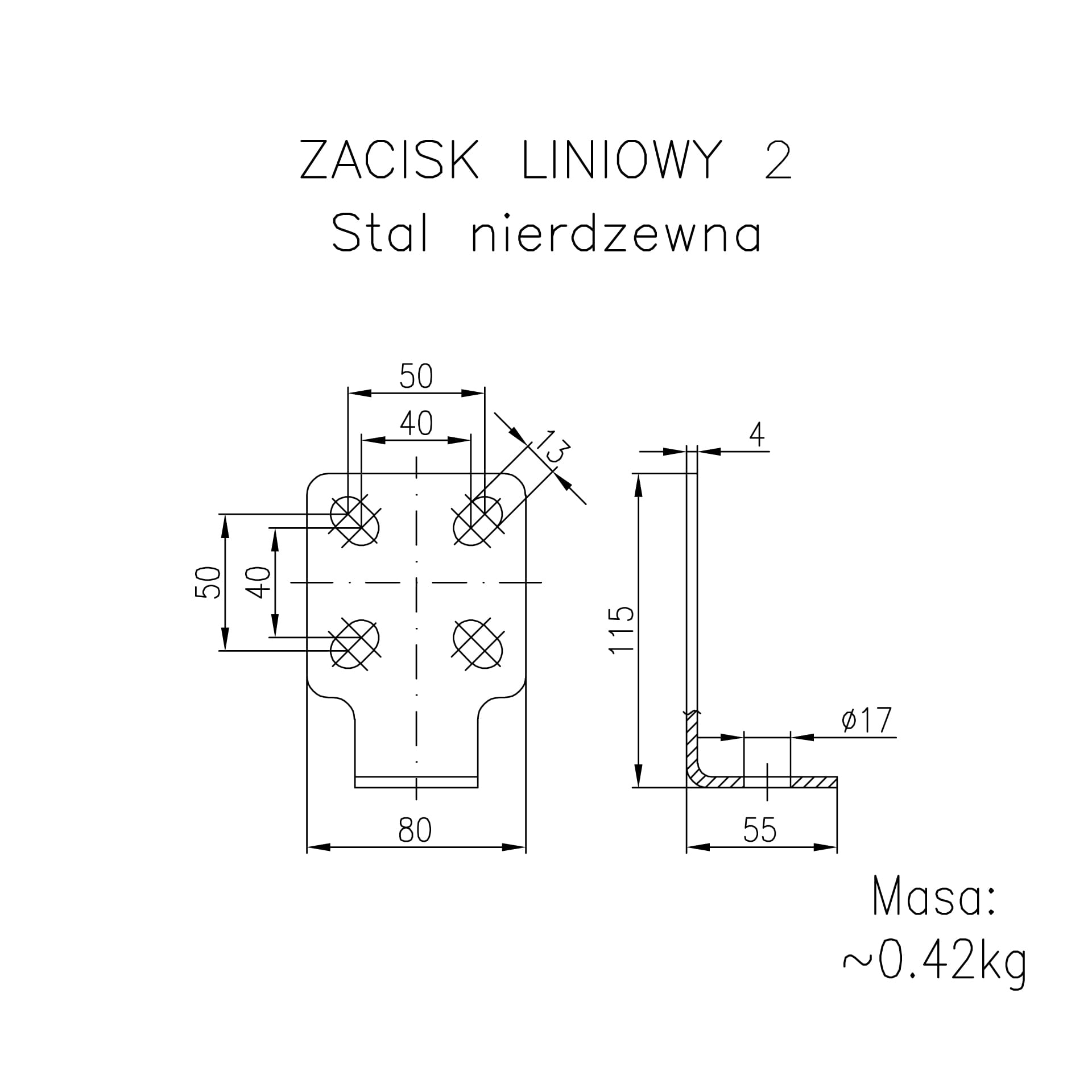

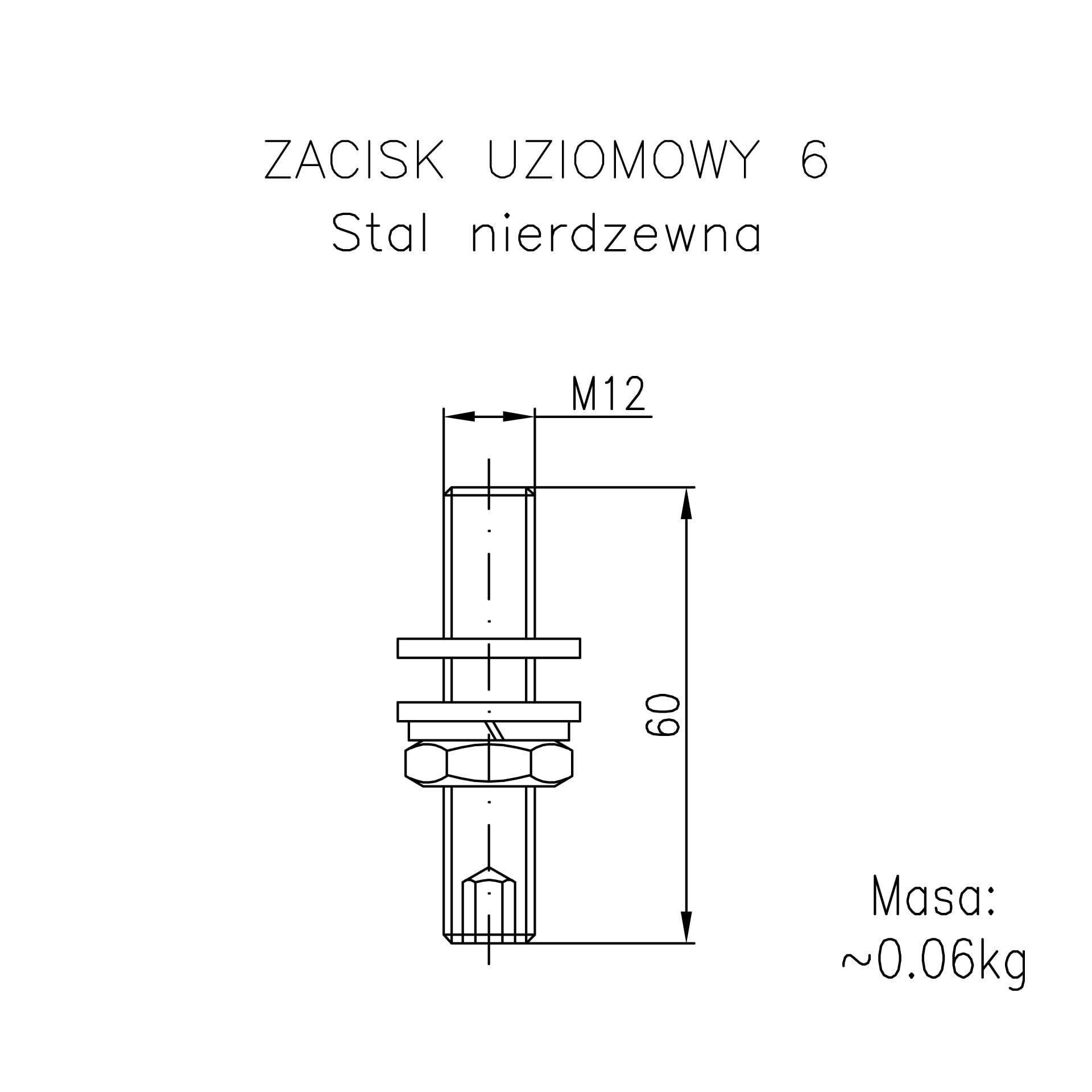

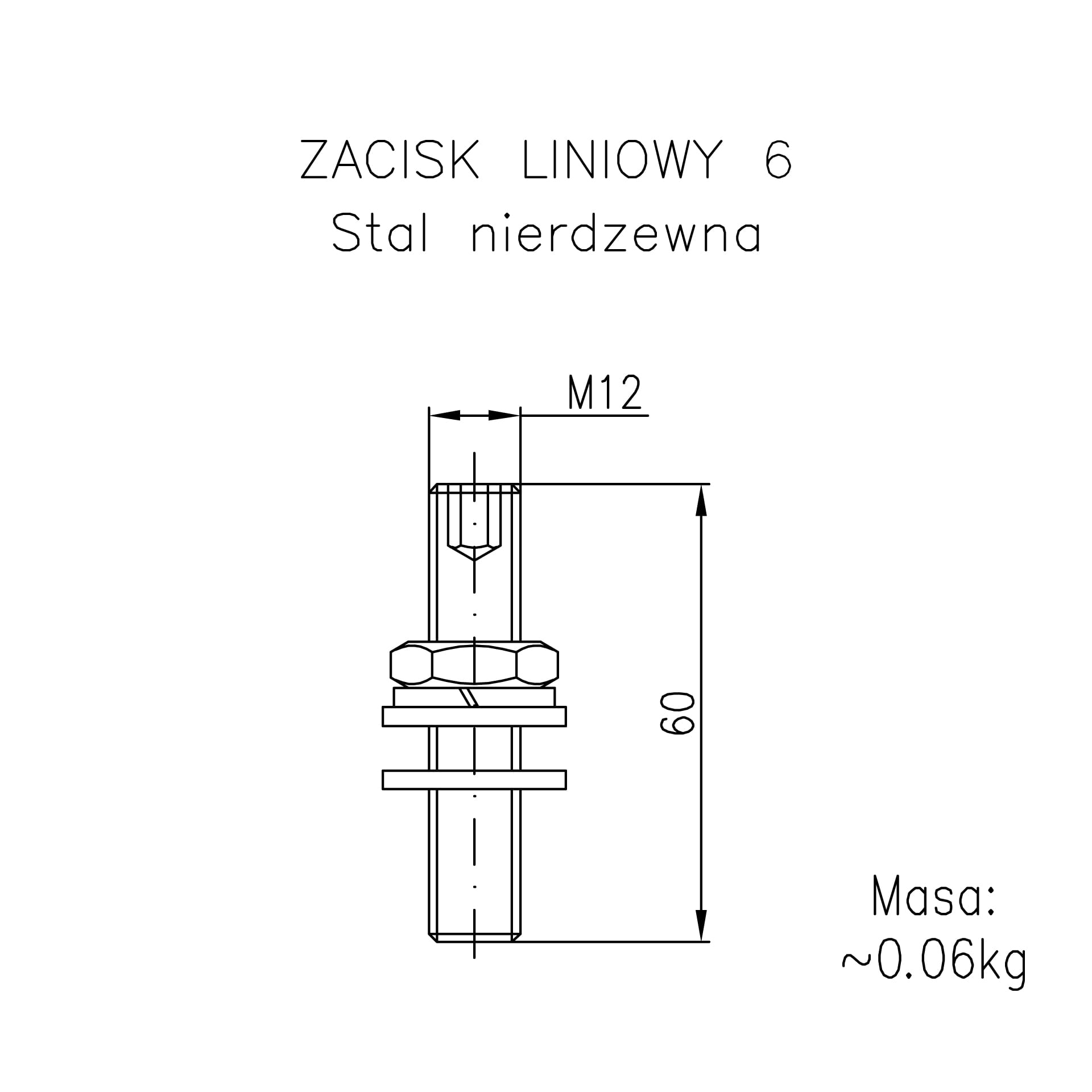

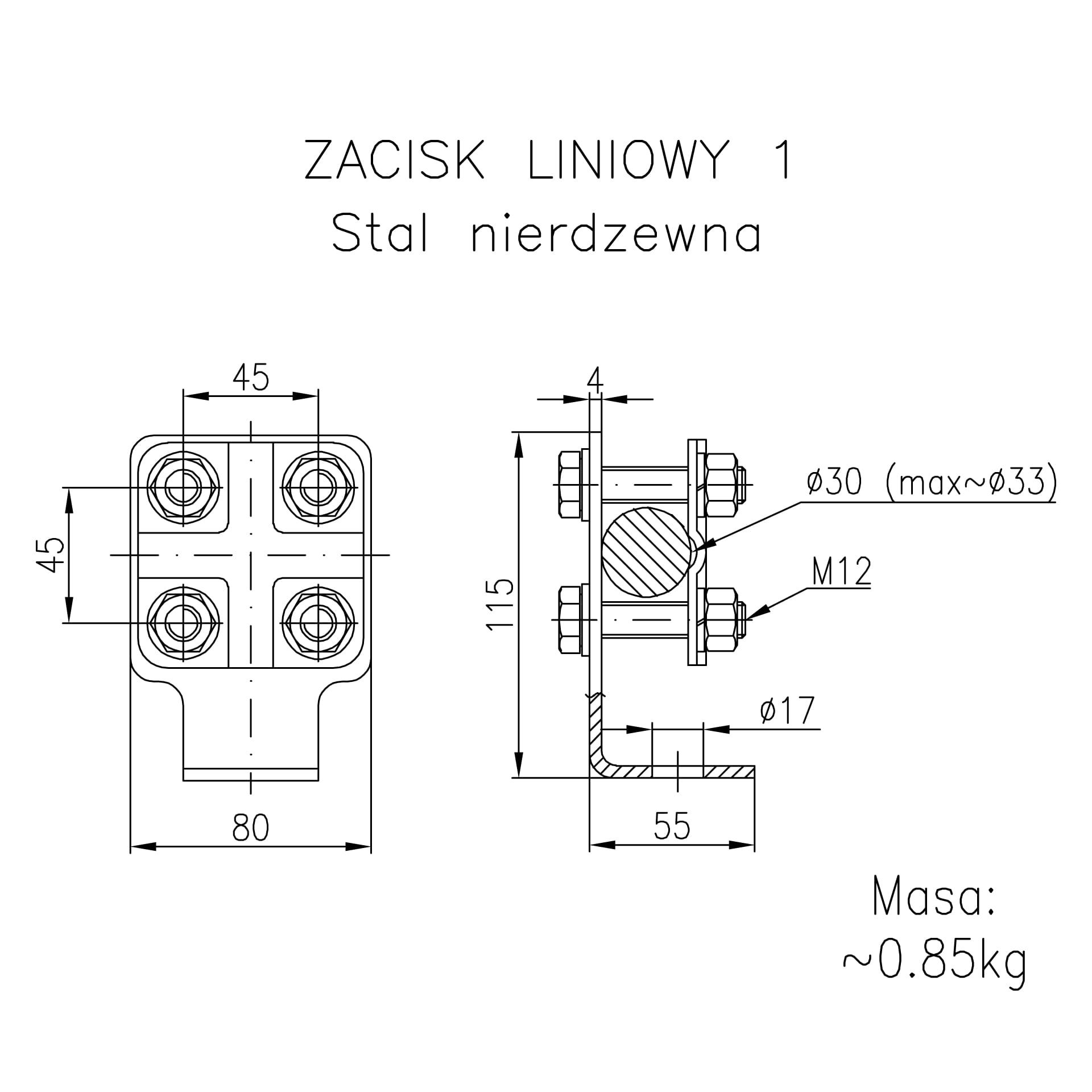

Na życzenie klienta może być dostarczane wyposażenie o dowolnych wymiarach i przeznaczeniu.
