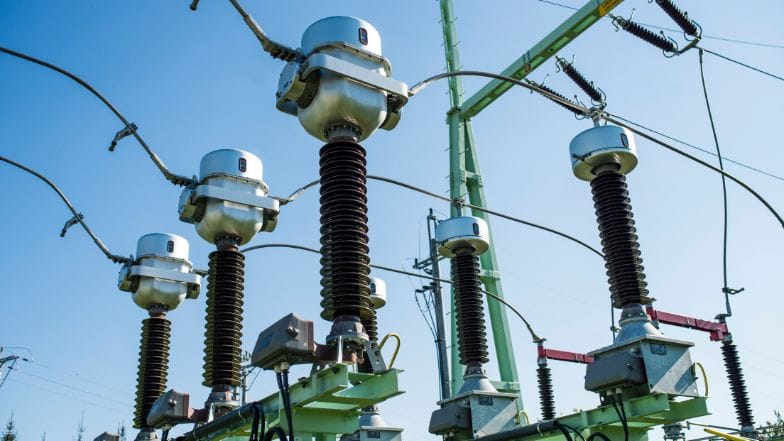

Przekładniki WN

Przekładniki WN do ochrony sieci

Skuteczna ochrona sieci wysokiego napięcia jest tak właściwie niemożliwa bez niezawodnych przekładników WN. Działają one zmieniając napięcie energii elektrycznej z elektrowni na potrzeby przesyłu, a następnie obniżając jego wartość do poziomu bezpiecznego dla dystrybucji. Z uwagi na to, że przekładniki WN znacząco różnią się od siebie konstrukcją i parametrami, przy wyborze odpowiedniego rozwiązania należy rozważyć szereg czynników. Chodzi tutaj np. o docelowe środowisko pracy, specyfikę projektu czy potrzeby całego systemu. Jak działają przekładniki wysokiego napięcia? Jakie są ich główne typy? Więcej na ten temat w dalszej części tekstu.

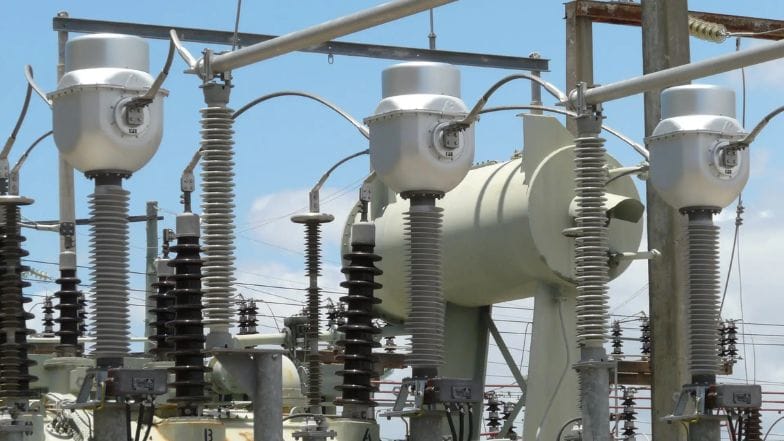

Przekładniki prądowe do sieci wysokiego napięcia

Przekładnik prądowy to kluczowy element systemu elektroenergetycznego. Przekształca prąd pierwotny na bezpieczny do użytku prąd wtórny, zapewniając ochronę zarówno infrastruktury, jak i użytkowników docelowych.

Przekładniki prądowe stosowane są m.in. w elektrowniach, podstacjach oraz liniach przesyłowych. W zależności od konstrukcji mogą pełnić rolę przekładników prądowych pomiarowych lub pracować jako elementy współpracujące z systemem zasilania przy średnich i niskich napięciach.

Niezależnie od zastosowania odpowiednio dobrany przekładnik prądowy jest niezbędny dla bezpiecznego przepływu energii i stabilnej pracy urządzeń. Zwłaszcza przy dużych wartościach prądów zwarciowych, przepięciach łączeniowych czy zmiennych obciążeniach.

Rodzaje transformatorów wysokiego napięcia

W zależności od zastosowania wyróżnia się kilka kategorii przekładników WN, z których każda posiada własne cechy i obszary użycia:

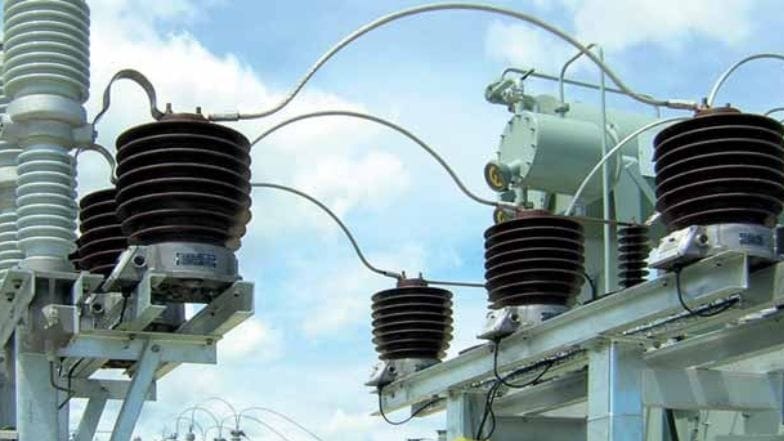

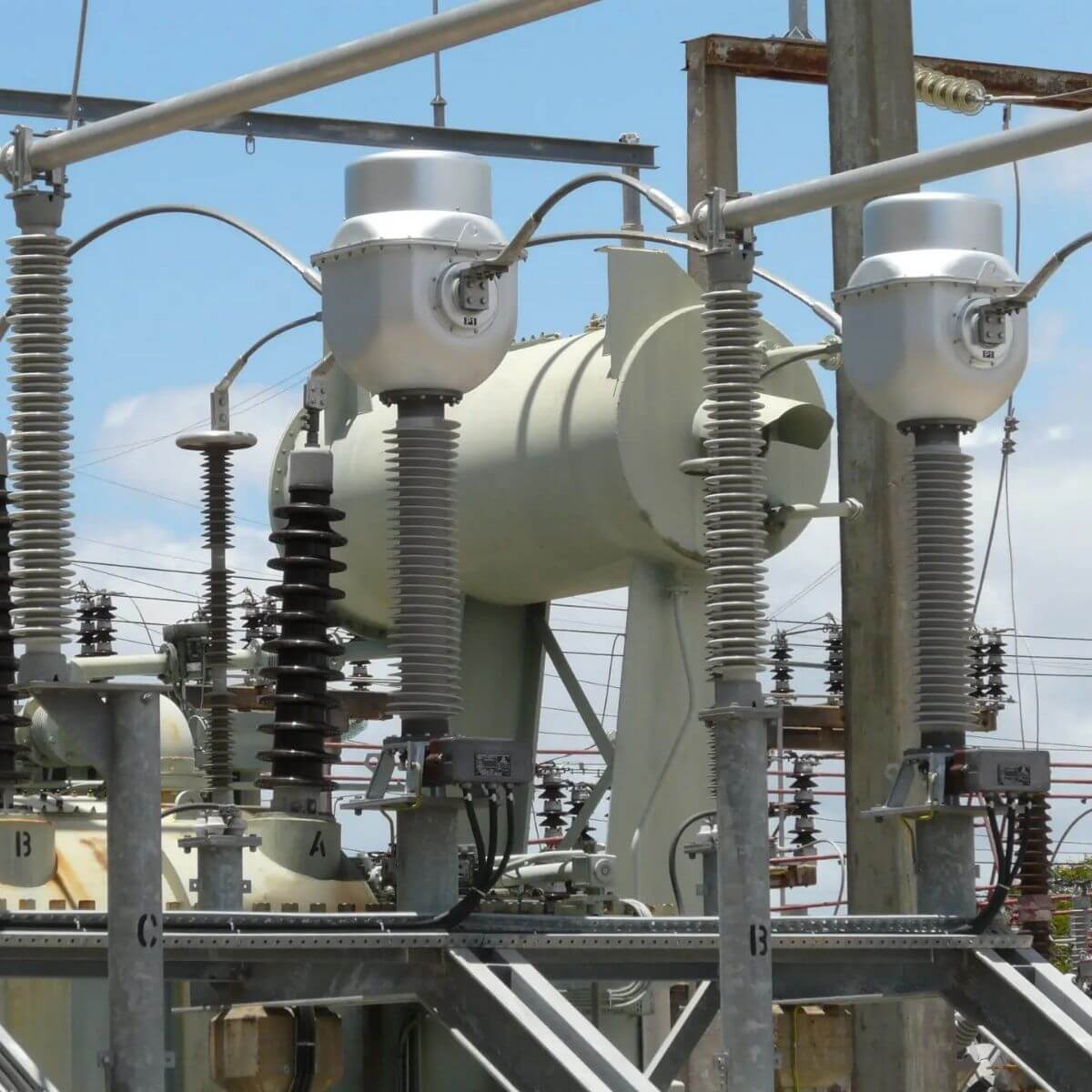

• Przekładniki prądowe (CT) – stosowane do pomiaru prądu i monitorowania przepływu energii w sieciach elektroenergetycznych. Umożliwiają bezpieczne pomiary i współpracę z zabezpieczeniami przekaźnikowymi. Dostępne dla napięć od 72,5 kV do 765 kV.

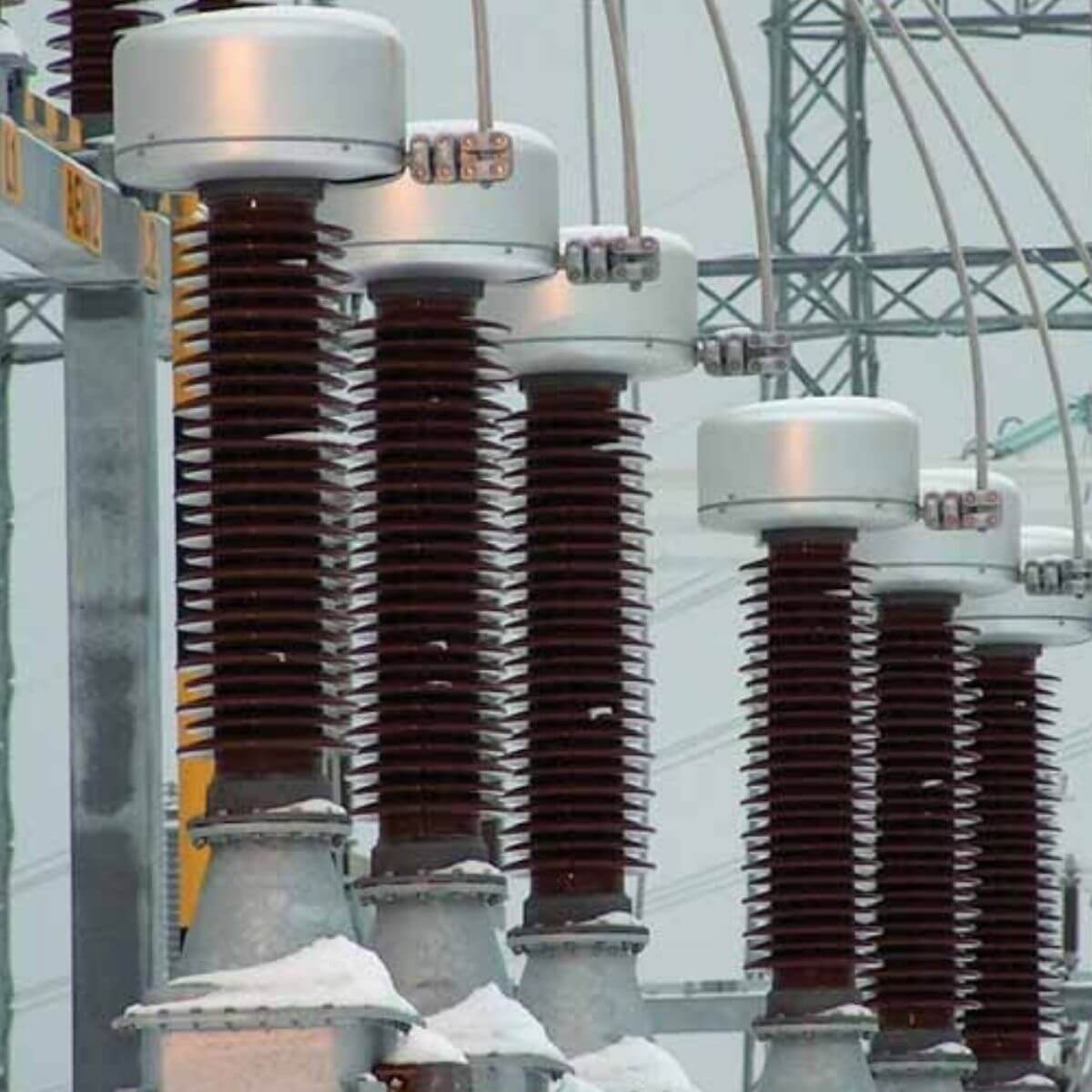

• Przekładniki napięciowe (VT) – redukują napięcie pierwotne do ustalonego napięcia wtórnego, proporcjonalnego i odpowiedniego dla urządzeń pomiarowych i zabezpieczeniowych. Powszechnie stosowane w podstacjach i układach dystrybucyjnych. Dostępne dla napięć od 72,5 kV do 525 kV.

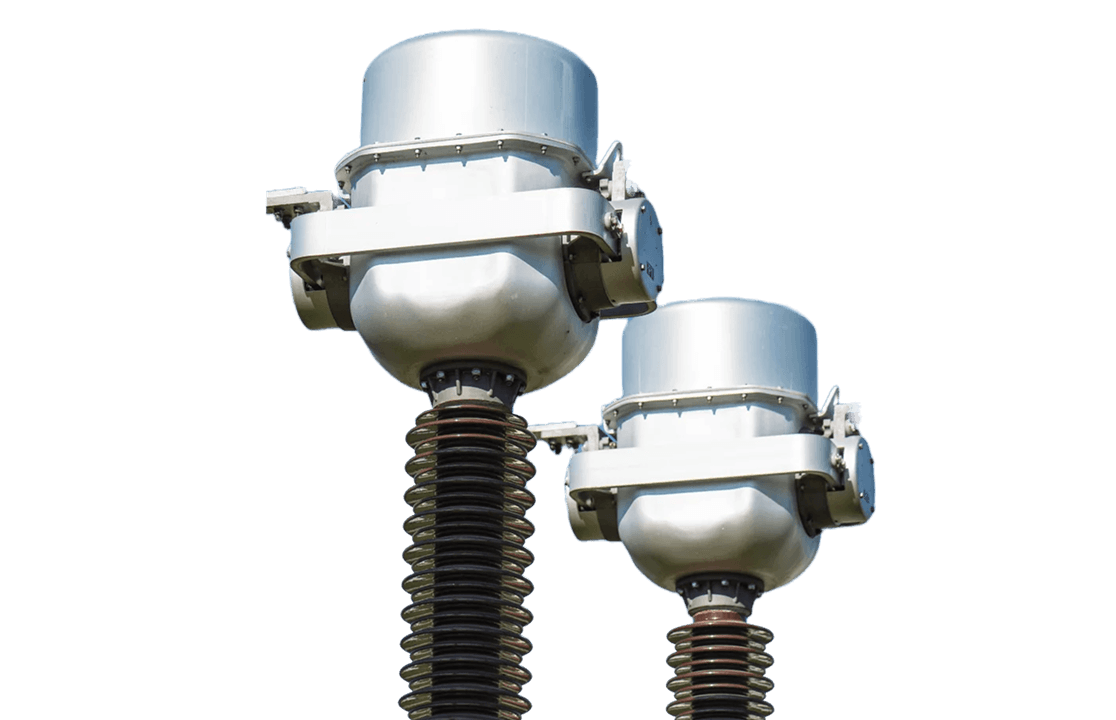

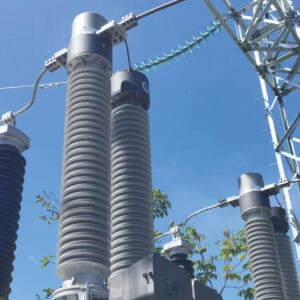

• Optyczne przekładniki prądowe (OCT) – nowoczesne przekładniki prądowe wykorzystujące technologię światłowodową do precyzyjnego pomiaru prądu. Zapewniają izolację galwaniczną, odporność na zakłócenia elektromagnetyczne i są idealnym rozwiązaniem dla podstacji cyfrowych. Dostępne dla napięć od 145 kV do 550 kV.

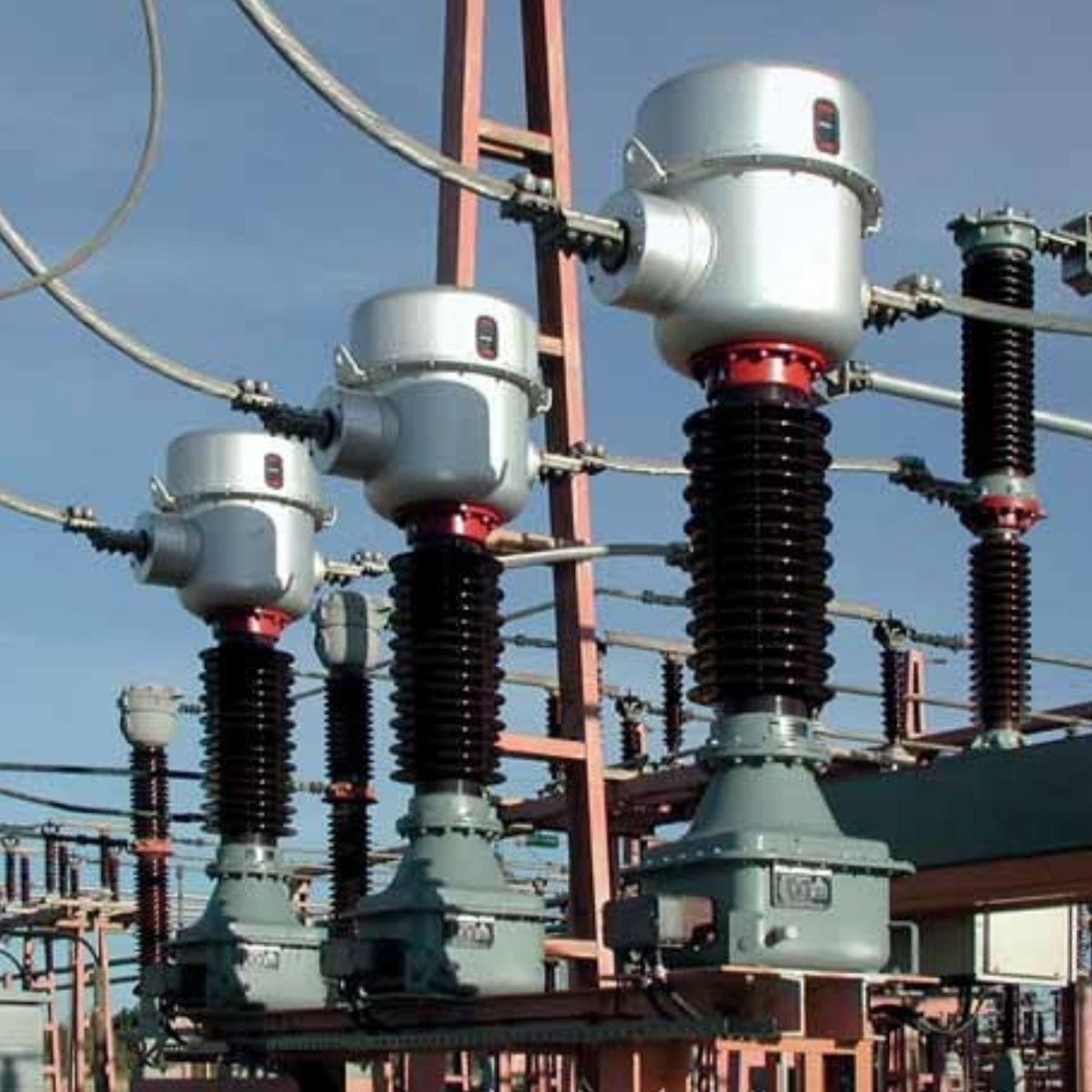

• Przekładniki  kombinowane – łączą funkcje przekładników prądowych i napięciowych w jednym urządzeniu. Ich zastosowanie ogranicza koszty instalacji i wymagania przestrzenne. Dostępne dla napięć od 72,5 kV do 300 kV.

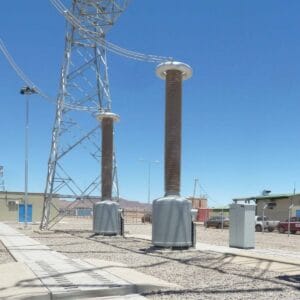

• Przekładniki napięciowe potrzeb własnych – stosowane do zasilania układów sterowania, zabezpieczeniowych i urządzeń pomocniczych w podstacjach WN bezpośrednio z linii przesyłowej wysokiego napięcia Dostępne dla napięć od 72,5 kV do 550 kV.

Mimo różnic w specyfikacji technicznej, wszystkie te urządzenia produkowane są według zbliżonych zasad konstrukcyjnych i materiałowych.

Przekładniki prądowe wysokiego napięcia – Konstrukcja i materiały

Budowa przekładnika prądowego WN musi gwarantować niezawodność, długą żywotność i odporność na czynniki środowiskowe. W zależności od typu linii produktowej Protektel stosuje różne rozwiązania technologiczne:

• Izolacja papierowo-olejowa – olej izolacyjny chłodzi i chroni uzwojenie pierwotne oraz uzwojenie wtórne przekładnika prądowego, zapewniając trwałość nawet przy dużych wartościach napięcia. Rozwiązanie szeroko stosowane w przekładnikach prądowych i napięciowych do 765 kV.
• Izolacja kompozytowa i silikonowa – zwiększa odporność na warunki atmosferyczne, wilgoć i zanieczyszczenia, poprawiając niezawodność przekładników.
• Technologia optyczna – w optycznych przekładnikach prądowych SDO-OCT eliminuje konieczność użycia rdzenia żelaznego, oferując wysoką dokładność pomiarów oraz odporność na zakłócenia elektromagnetyczne.
• Solidne uzwojenia i rdzenie – zoptymalizowane pod kątem stabilnej pracy w zmiennych warunkach obciążenia, niezależnie od rodzaju prądu pierwotnego.

Połączenie sprawdzonych materiałów izolacyjnych i innowacyjnych rozwiązań pomiarowych gwarantuje, że przekładniki pomiarowe Protektel spełniają najwyższe wymagania w zakresie dokładności, niezawodności i bezpieczeństwa.

Jak wybrać odpowiedni przekładnik wysokiego napięcia?

Dobór przekładnika do konkretnego projektu zależy od szeregu czynników, które muszą odpowiadać wymaganiom systemu. Przy podejmowaniu decyzji należy uwzględnić m.in.:

• Napięcie znamionowe – uzwojenie pierwotne i uzwojenie wtórne muszą być dostosowane do warunków pracy systemu. W przypadku przekładników pomiarowych szczególnie istotna jest klasa dokładności zarówno w trybie normalnym, jak i awaryjnym.

• Rodzaj zastosowania – czy urządzenie będzie służyło do pomiaru prądu, ochrony, zasilania pomocniczego czy współpracy z urządzeniami pomiarowymi w układach dystrybucyjnych.

• Obciążenie i napięcie wyjściowe – należy uwzględnić moc uzwojeń wtórnych i wymagane parametry obciążenia roboczego.

• Warunki środowiskowe – poziom zanieczyszczenia, wilgotność, wysokość nad poziomem morza oraz zakres temperatur determinują wybór materiałów izolacyjnych i konstrukcji obudowy.

• Konfiguracja systemu – rola przekładnika w obwodzie pierwotnym i wtórnym sieci, sposób uziemienia oraz odporność na przepięcia przełączające.

Ocena tych czynników pozwala zapewnić niezawodność, długą żywotność urządzeń i ograniczyć ryzyko przerw w zasilaniu.

Podsumowanie

Przekładniki WN odgrywają kluczową rolę w nowoczesnej elektroenergetyce. Przekładają wartości napięcia i prądu do poziomów umożliwiających pomiary, ochronę i bezpieczną dystrybucję energii. Niezależnie od tego, czy są stosowane jako przekładniki prądowe pomiarowe, przekładniki napięciowe czy optyczne przekładniki prądowe, ich zadaniem jest zapewnienie dokładnych pomiarów, skutecznej ochrony i niezawodności pracy systemu.

Oferta Protektel obejmuje szeroki zakres przekładników WN – od przekładników prądowych i napięciowych w izolacji papierowo-olejowej, po rozwiązania optyczne i przekładniki kombinowane. Wszystkie urządzenia są produkowane z myślą o wysokiej niezawodności i pracy w wymagających warunkach.

Potrzebujesz wsparcia przy wyborze? Skontaktuj się z naszym zespołem – doradzimy i pomożemy dobrać przekładnik najlepiej dopasowany do potrzeb Twojego systemu.
