Warunki pracy
Nasze przekładniki napięciowe potrzeb własnych doskonale sprawdzają się w ekstremalnych warunkach atmosferycznych, na dużych wysokościach, w obszarach zagrożeń sejsmicznych, przy gwałtownych wiatrach i nie tylko.

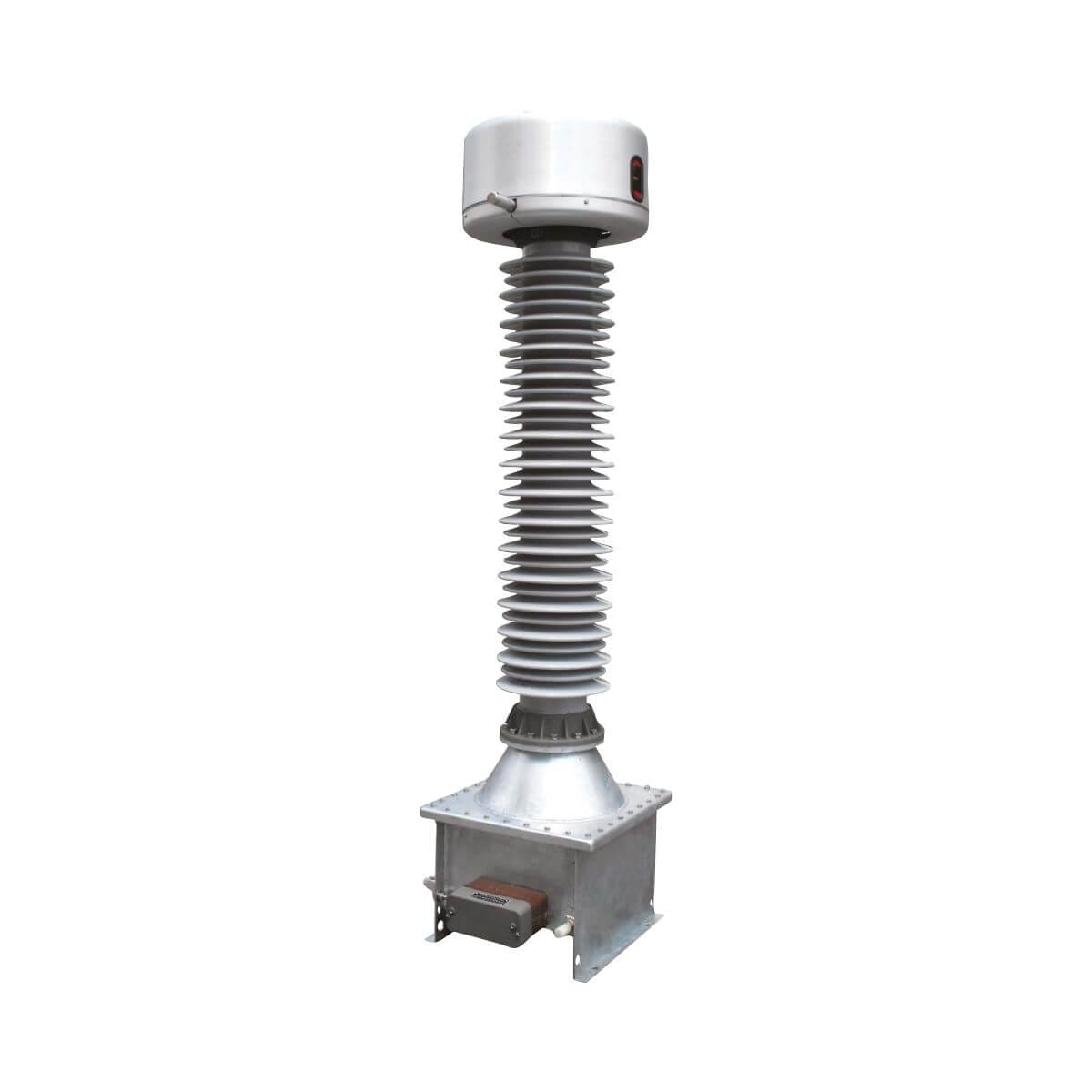

Transformator potrzeb własnych WN w izolacji papierowo-olejowej i SF6 od 72,5 kV do 550 kV
Zastosowanie

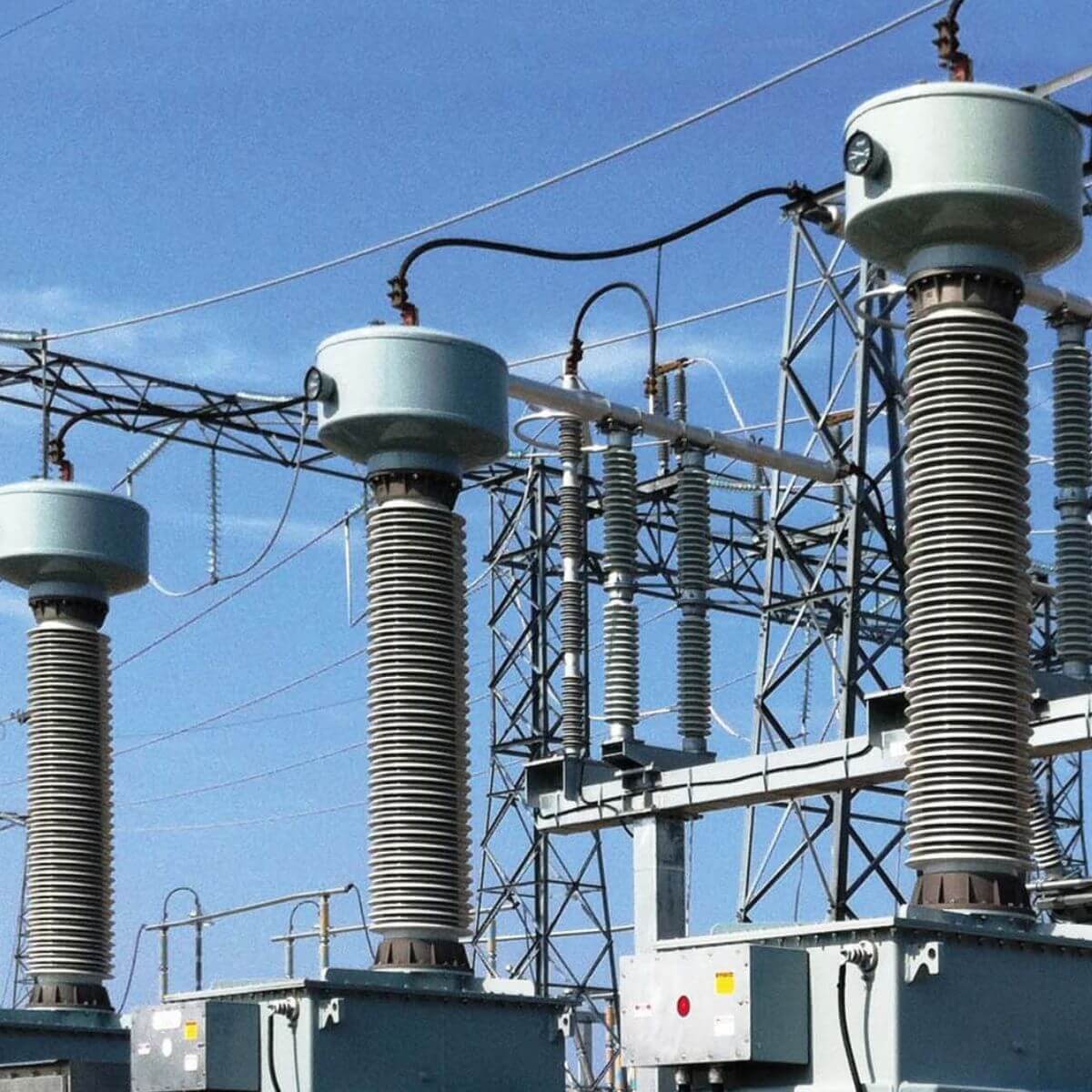

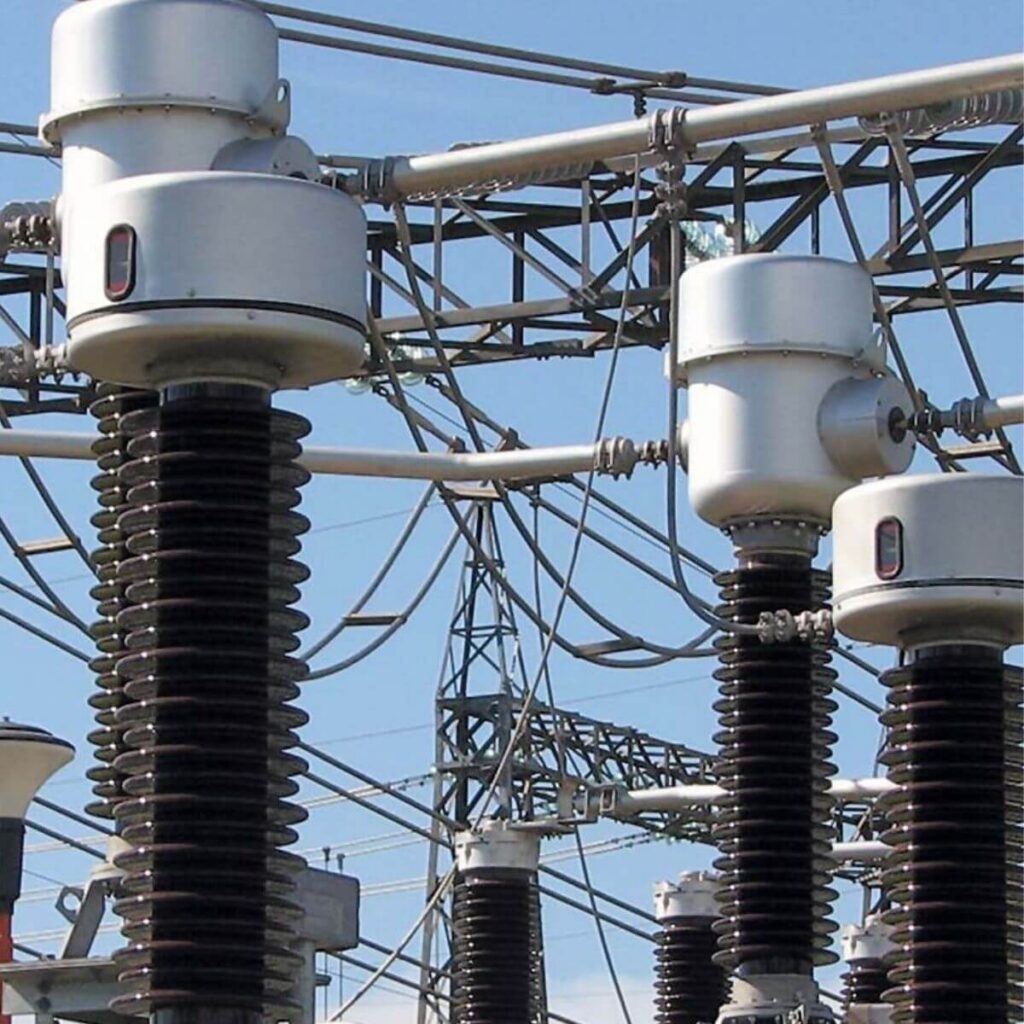

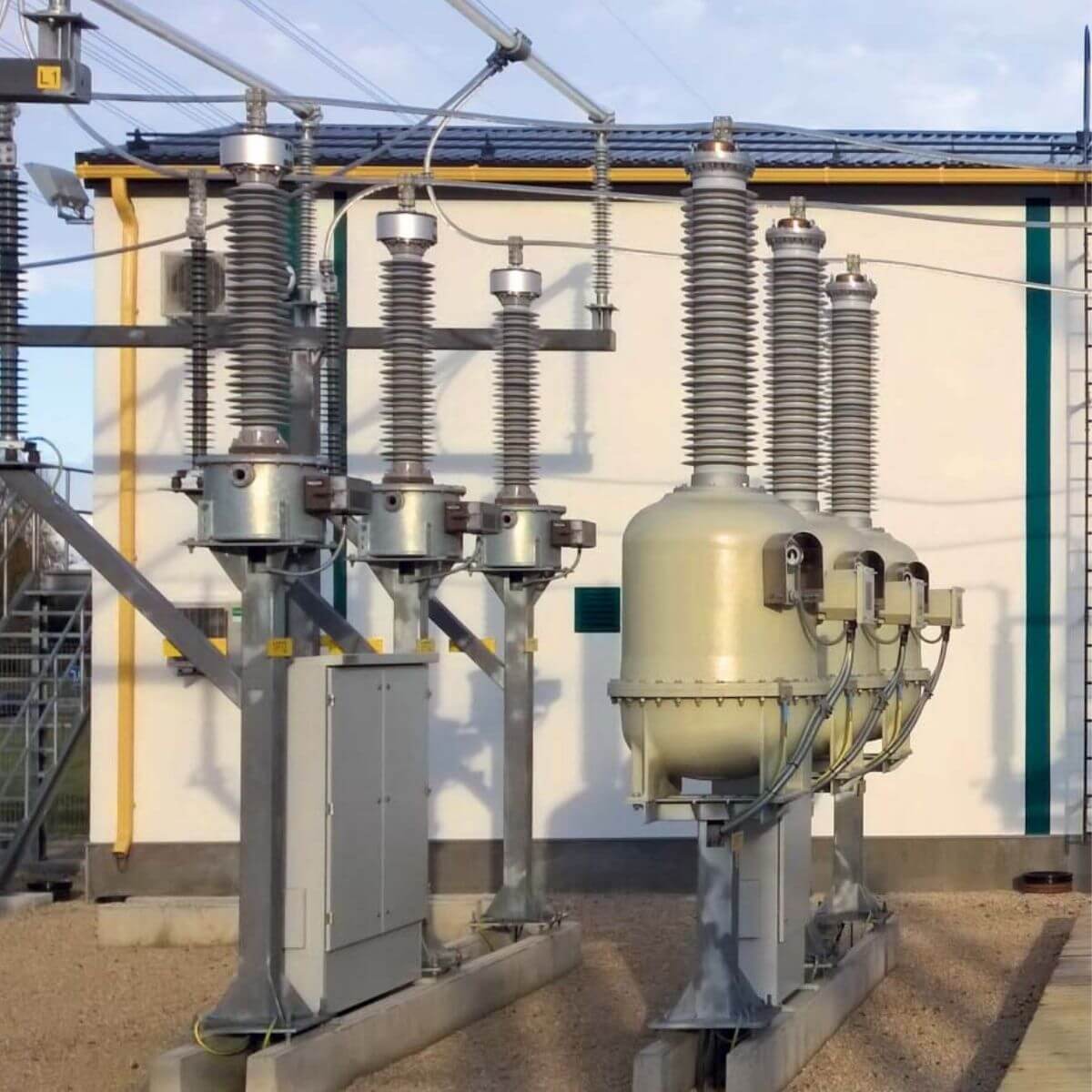

Transformator potrzeb własnych w izolacji papierowo-olejowej lub gazowej (z gazem SF6 to bardzo wszechstronne urządzenie. Łączy on w sobie zalety przekładników mocy i przekładników rozdzielczych. Przeznaczony jest do zasilania potrzeb własnych w podstacjach energetycznych, systemów telekomunikacyjnych i monitorowania lub jako zasilanie tymczasowe. Dodatkowo transformatory te mogą być stosowane do elektryfikacji odizolowanych obszarów dostarczając energię bezpośrednio z linii WN. Pracują w zakresach od 72,5 kV do 550 kV.
Szukaj
Zalety
- Szeroki zakres dostępnych wariantów i projektów, które można dostosować do indywidualnych potrzeb klienta
- Elastyczne zasilanie uniezależniające użytkownika docelowego od stron trzecich
- Opłacalne, wysoce niezawodne źródło zasilania w podstacji
- Dwufunkcyjny – służą jako źródło zasilania lub przekładnik
- Nie wymaga konserwacji w całym okresie użytkowania
- Ekologiczny projekt wykorzystujący wysokiej jakości oleje izolujące bez PCB
- Całkowicie wodoszczelny dzięki hermetycznemu uszczelnieniu
- Zaprojektowany do wytrzymania wszystkich prób typu zawartych w normach
Dane elektryczne
Najwyższe napięcie pracy
72,5–550 kV
Wytrzymywane napięcie częstotliwości sieciowej
140–680 kV
Wytrzymywane napięcie impulsu piorunowego (BIL)
325–1550 kVp
Wytrzymywane napięcie impulsu łączeniowego
do 1175 kVp
Obciążenie
10–100 kVA
Standardowa droga upływu
1825–17050 mm
Dane mechaniczne
Masa
285–3500 kg
Wymiary podstawy (min.)
400x430 mm
Wymiary podstawy (maks.)
1453x1220 mm
Wysokość
1645–5800 mm
Materiały do pobrania
Katalog przekładników WN
Pobierz PDFZapytaj o produkt
"Transformator potrzeb własnych WN w izolacji papierowo-olejowej i SF6 od 72,5 kV do 550 kV"
Możemy porozmawiać o tym konkretnym produkcie, lub dopasować ofertę do Twoich potrzeb / Twojego projektu.
Pozostałe produkty z kategorii przekładniki WN
Szukasz innego przekładnika WN? Sprawdź poniższe produkty.
Spis treści:
Spis treści:
Transformator potrzeb własnych – Konstrukcja

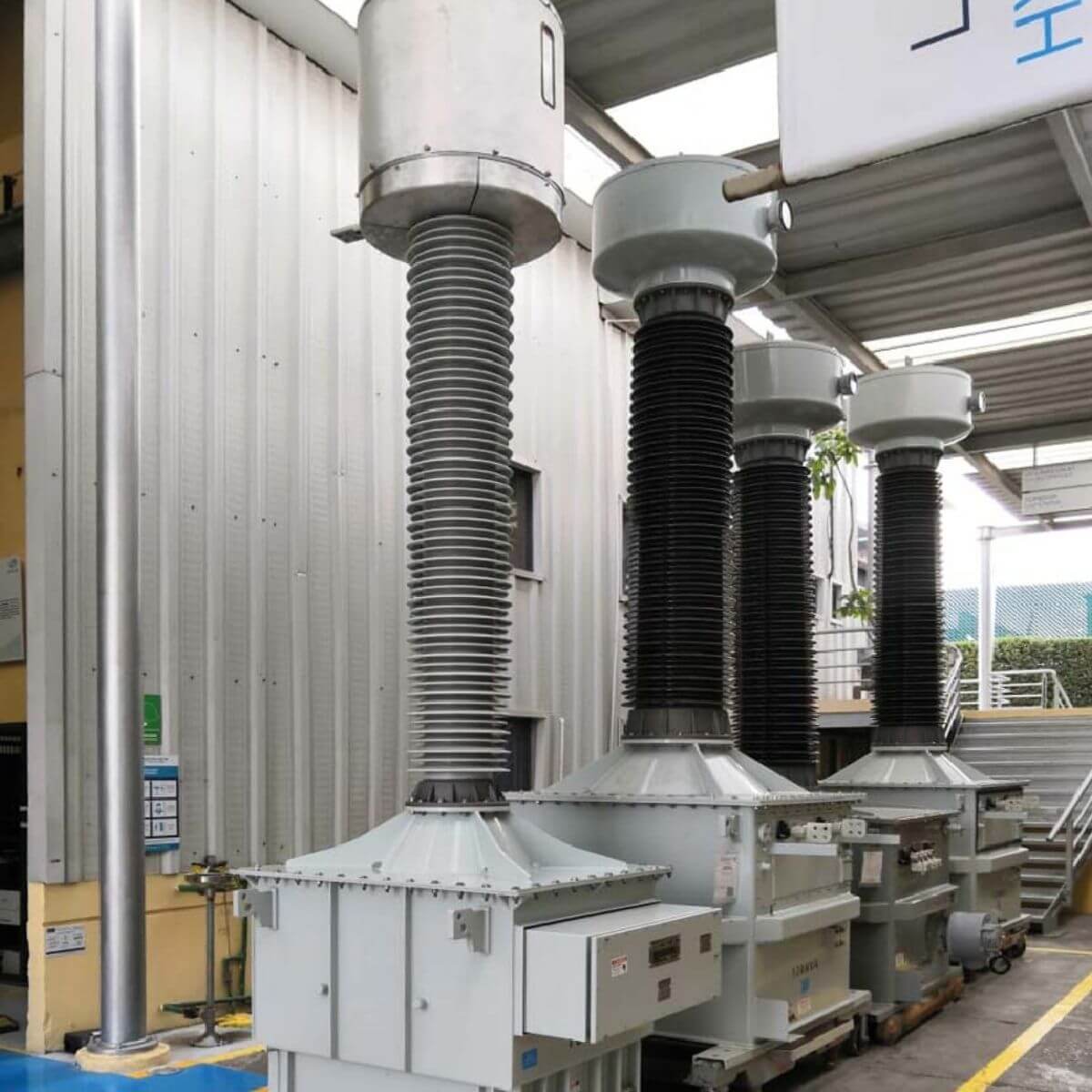

Nasze przekładniki napięciowe potrzeb własnych dostępne są w wersjach z izolacją papierowo-olejową oraz z izolacją gazową. Ich konstrukcja jest podobna, natomiast w zależności od rodzaju różnią się one wypełnieniem metalicznego zbiornika zawierającego w sobie magnetyczny rdzeń otoczony uzwojeniem pierwotnym i wtórnym.
Transformatory z izolacją papierowo-olejową bazują na warstwach papieru impregnowanego ekologicznym olejem bez PCB. Kontrolowanie oraz regulacja poziomu oleju możliwa jest dzięki metalicznym mieszkom.
Izolację elektryczną w przypadku tego drugiego rodzaju przekładników stanowi z kolei specjalny gaz, czyli heksafluorek siarki SF6. Umieszczony z boku zbiornika zawór wejściowy pozwala na monitorowanie wycieków i ciśnienia gazu.
