Zastosowanie
Wysoka klasa dokładności (0,1/0,15) oraz idealna odpowiedź częstotliwościowa to cechy, które wyróżniają przekładniki prądowe WN w izolacji papierowo-olejowej na tle innych rozwiązań. Właściwości te sprawiają również, że doskonale nadają się do stosowania w punktach pomiaru, zabezpieczenie linii wysokiego napięcia i podstacji czy też do projektów HVDC. Zapraszamy do zapoznania się z naszą ofertą przekładników WN tego typu obsługujących prąd pierwotny w zakresie 1–5000 A oraz napięcie pracy 72,5–765 kV. Wszystkie przekładniki prądowe Protektel produkowane są przy zachowaniu wymagań określonych normami.
Szukaj
Dzięki wytrzymałej konstrukcji przekładników prądowych w izolacji papierowo-olejowej można je stosować w ekstremalnych warunkach atmosferycznych. Sprawdzają się na wysokościach ponad 1000 m n.p.m., w obszarach obszarach zagrożeń sejsmicznych oraz przy gwałtownych wiatrach. Dla produktów oferujemy szeroką gamę zacisków, a także dławnice kablowe i akcesoria.
Możemy porozmawiać o tym konkretnym produkcie, lub dopasować ofertę do Twoich potrzeb / Twojego projektu.
Szukasz innego przekładnika WN? Sprawdź poniższe produkty.
Spis treści:
Jak dokładnie działają przekładniki prądowe? Obniżają one prąd pierwotny linii wysokiego napięcia do proporcjonalnych i mierzalnych wartości oraz odseparowują mierzone urządzenia, mierniki czy przekaźniki od obwodu zasilania wysokiego napięcia. Dzięki nim możliwy jest także bezpieczny pomiar prądu w układach, w których nie dałoby się go zmierzyć dostępnymi przyrządami pomiarowymi.
Przekładniki prądowe doskonale nadają się do instalacji w punktach pomiaru z uwagi na swoją bardzo wysoką klasę dokładności. Ich idealna odpowiedź częstotliwościowa sprawia, że świetnie sprawdzą się do monitorowania jakości zasilania i pomiaru wyższych harmonicznych.
Przyjrzyjmy się rodzajom przekładników prądowych wysokiego napięcia dostępnych w naszej ofercie.
Jak skonstruowane są przekładniki prądowe WN w izolacji papierowo-olejowej? Zanim opowiemy więcej o ich budowie, warto w tym momencie nadmienić, że swoim klientom oferujemy dwa typy przekładników tego rodzaju.
Sprawdźmy dokładniej z jakich elementów składa się każdy z nich.

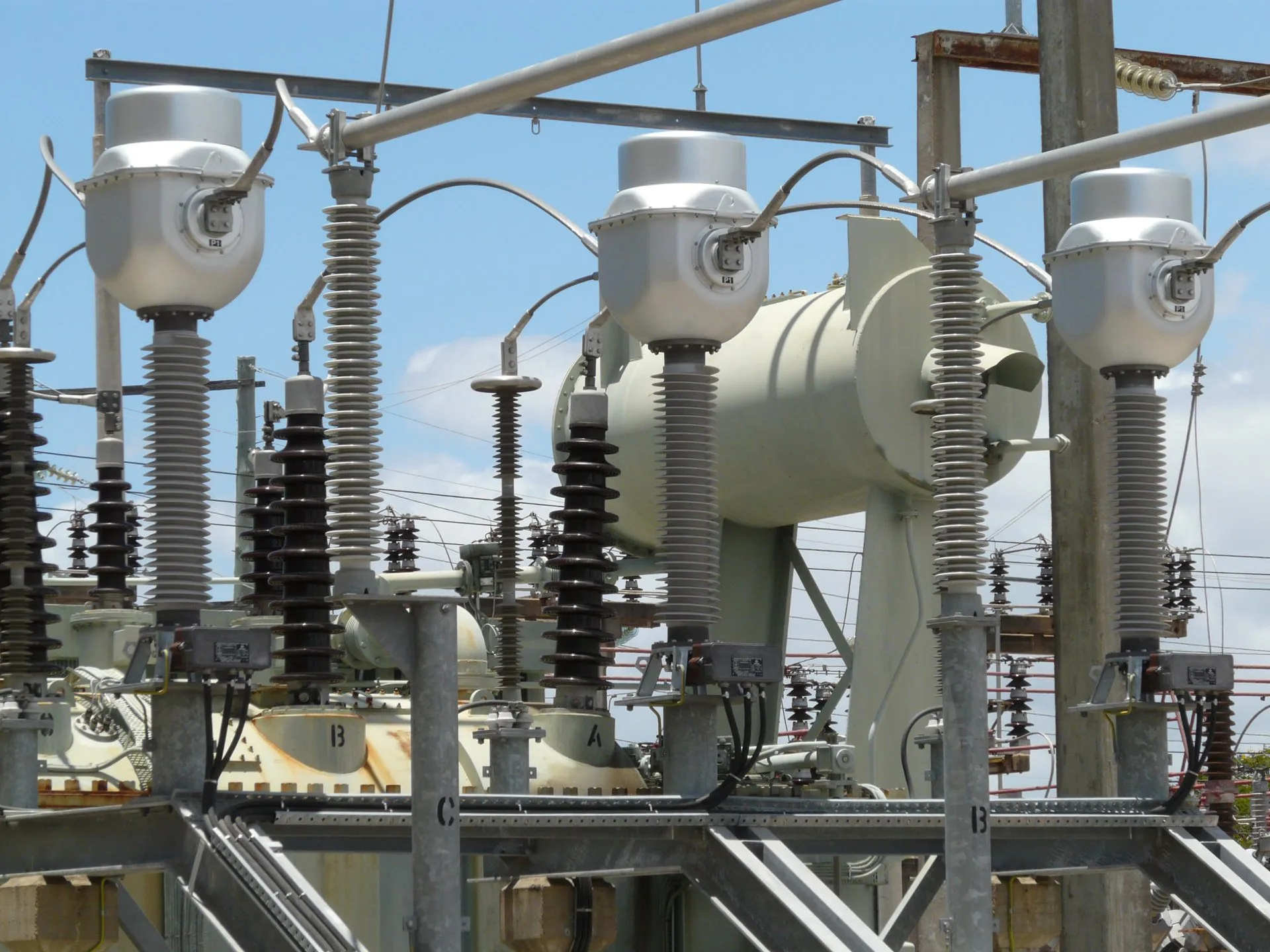

Przekładnik prądowy WN, zakres CA – Typ rdzenia górnego
W przypadku przekładników prądowych zakresu CA czynne elementy zlokalizowane są w górnej części wewnątrz metalowej obudowy. Sama w sobie działa ona jako osłona niskiego napięcia, a główna izolacja papierowo-olejowa jest owinięta wokół i zakończona osłoną wysokiego napięcia.
Zależnie od obudowy ch uzwojenie pierwotne może być prętem lub szyną przelotową. Przewody wtórne biegną natomiast poprzez izolowany papierowo-olejowy przepust pojemnościowy z kilkoma osłonami, stosowanymi dla prawidłowego rozkładu pola elektrycznego.
Jakimi parametrami odznaczają się przekładniki prądowe typu CA?
Dzięki swojej wzmocnionej konstrukcji odpornej na wewnętrzne wyładowania łukowe, przekładnik prądowy typu CA umożliwia pomiar dużych prądów zwarciowych. Jego zastosowanie jest również gwarancją zapewnienia niezawodności chronionej infrastruktury.
Dobór przekładnika prądowego do konkretnego zastosowania nie sprowadza się wyłącznie do wskazania napięcia sieci. W procesie tym należy również uwzględnić szereg czynników technicznych, eksploatacyjnych i normatywnych.
Jakie są najważniejsze kryteria doboru przekładników prądowych?
Jak widać dobór przekładnika prądowego w izolacji papierowo-olejowej wymaga uwzględnienia szeregu kluczowych czynników. Dopiero ich szczegółowe przeanalizowanie pozwala na wybór rozwiązania, które zapewni niezawodność i bezpieczną pracę przyrządów pomiarowych w systemach wysokiego napięcia.
Przekładniki prądowe w izolacji papierowo-olejowej umożliwiają bezpieczny i precyzyjny pomiar prądów w liniach wysokiego napięcia. W naszej ofercie dostępne są różne modele odznaczające się innymi parametrami w zależności od docelowego zastosowania.
Wybór właściwego przekładnika zależy od parametrów sieci, funkcji urządzenia (pomiar czy ochrona), warunków środowiskowych oraz wymagań normatywnych. W celu doboru najlepszego rozwiązania dla danego projektu prosimy o kontakt.
Jak dobrać moc przekładnika prądowego?
Moc przekładnika prądowego dobiera się na podstawie całkowitego obciążenia obwodu wtórnego. Należy w tym celu zsumować pobór mocy wszystkich przyrządów pomiarowych, moc przekaźników zabezpieczeniowych i straty w przewodach wtórnych. Do tej wartości trzeba również dodać rezerwę pod ew. przyszłe rozszerzenia.
Czym się różni przekładnik od transformatora?
Przekładnik prądowy różni się od transformatora energetycznego głównie przeznaczeniem i sposobem działania. Przekładnik prądowy służy do pomiaru i oddzielenia przyrządów od obwodu pierwotnego, a transformator służy do przesyłu energii elektrycznej.
W jakim stanie pracy pracuje przekładnik prądowy?
Przekładnik prądowy pracuje w stanie bliskim zwarcia wtórnego. Obwód wtórny jest zawsze obciążony niewielką impedancją przyrządów pomiarowych.
Czy przekładniki prądowe w izolacji papierowo-olejowej wymagają konserwacji?
Dzięki hermetycznej konstrukcji i systemowi kompensacji poziomu oleju urządzenia te nie wymagają konserwacji w całym okresie eksploatacji.
