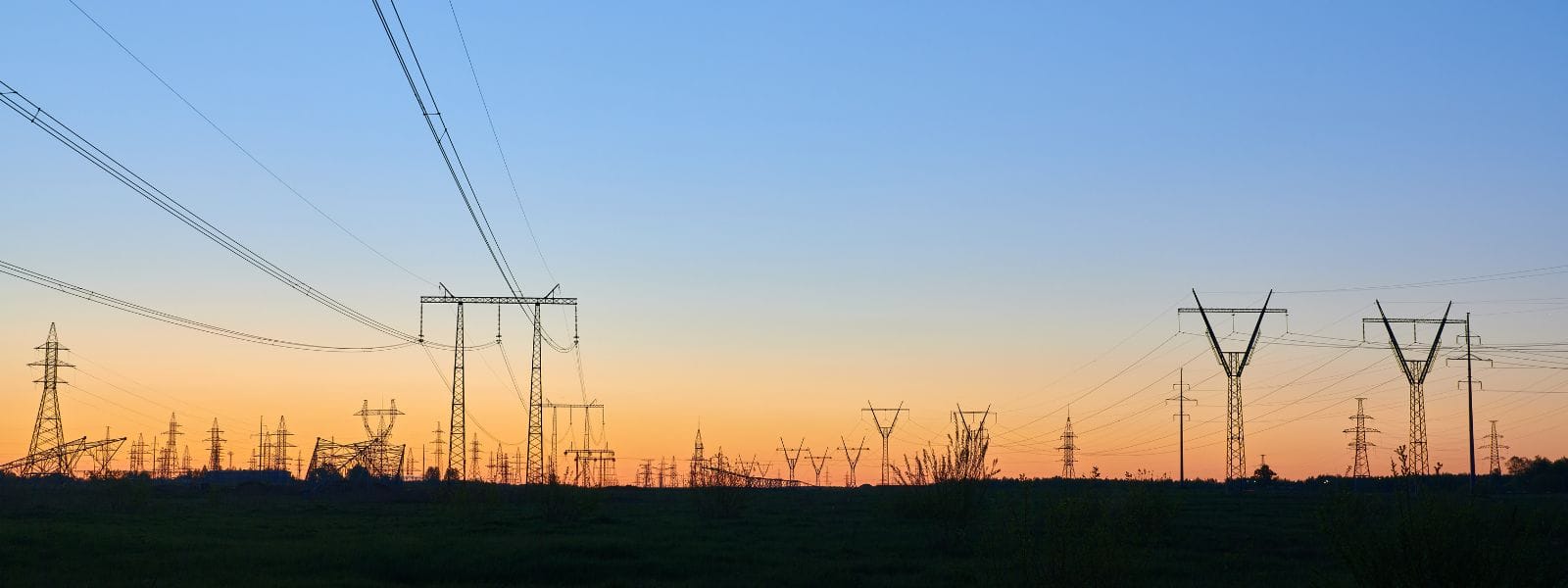

Linie wysokiego napięcia w Polsce – kręgosłup bezpieczeństwa energetycznego i wyzwania transformacji

Dlaczego linie wysokiego napięcia są tak ważne?

Czy zastanawiałeś się kiedyś, dlaczego proces przesyłania energii elektrycznej odbywa się właśnie na wysokim napięciu? To nie przypadek - wynika to z samej fizyki przesyłu. Moc elektryczna (P) to iloczyn napięcia (U) i natężenia prądu (I). Straty w przewodach rosną proporcjonalnie do kwadratu prądu, dlatego, chcąc przesłać tę samą moc na duże odległości, lepiej zwiększyć napięcie niż przepuszczać ogromny prąd. Dzięki temu prąd jest mniejszy, a straty stukrotnie lub nawet milionkrotnie niższe, gdy mówimy o sieciach najwyższych napięć. Z pewnością docenisz to, gdy pomyślisz o tysiącach kilometrów, jakie mają linie przesyłowe w Polsce i Europie. Zastosowanie najwyższych napięć jest fundamentem efektywności energetycznej. Podsumowując: użycie wysokiego napięcia jest konieczne, ponieważ znacznie redukuje straty energii elektrycznej. W przeciwnym razie rachunki za prąd byłyby wyższe, a cała sieć mniej stabilna.

Trójfazowość - proste korzyści, które działają latami

Pewnie słyszałeś o systemie trójfazowym, ale czy wiesz, dlaczego jest powszechny? Po pierwsze, daje więcej mocy w porównaniu do pojedynczej fazy, co oznacza wydajniejsze zasilanie dużych odbiorników, takich jak silniki w zakładach przemysłowych. Po drugie, silniki trójfazowe działają niemal bezawaryjnie, ponieważ nie potrzebują szczotek czy komutatorów. Dzięki trzem fazom powstaje wirujące pole magnetyczne, kluczowe dla pracy tych maszyn. W przypadku pola magnetycznego generowanego w ten sposób, uzyskujemy płynny i stabilny ruch obrotowy. To praktyczne rozwiązanie, z którego korzysta przemysł na całym świecie.

Fizyczne zjawiska wokół linii WN - co warto wiedzieć?

Linie wysokiego napięcia generują pewne efekty w otoczeniu. Najbardziej znanym jest wyładowanie koronowe, zwane ulotem. Przy większej wilgotności możesz zauważyć wokół przewodów delikatną świetlistą otoczkę i usłyszeć trzaski. Choć przy napięciach poniżej 110 kV jest mało znaczące, to przy sieciach najwyższych napięć powoduje straty energii, przyspiesza starzenie izolacji i wprowadza zakłócenia radioelektryczne. Dlatego w praktyce stosuje się przewody o większych przekrojach lub wiązki przewodów, co zmniejsza natężenie pola elektrycznego wokół linii i redukuje ulot. Kluczowe jest, aby wartości natężenia pola nie przekraczały norm bezpieczeństwa.

Dodatkowo, linie mogą emitować szum czy zakłócenia radioelektryczne. Generowane przez nie pole elektromagnetyczne jest monitorowane. Warto o tym pamiętać, planując lokalizację urządzeń czułych na interferencje. Inżynierowie projektują jednak linie i stacje tak, aby te efekty miały jak najmniejszy wpływ na otoczenie i zdrowie ludzi.

Izolacja urządzeń - ekologia i trwałość

W stacjach elektroenergetycznych, będących węzłami dla wielu linii, stosuje się różne typy izolacji. Coraz częściej wybierane są rozwiązania przyjazne środowisku, takie jak oleje bez PCB czy materiały poddające się recyklingowi. Gaz SF6 pozwala na kompaktowe rozdzielnie, co przydaje się w ciasnych lokalizacjach, jednak minimalizuje się jego użycie. Producenci starają się ograniczać ilość gazu i oleju w urządzeniach dla linii najwyższych napięć, jednocześnie dbając o efektywność i bezpieczeństwo.

Polska sieć elektroenergetyczna: budowa i modernizacja

Polskie sieci elektroenergetyczne to zestaw, na który składają się napowietrzne linie i kablowe, stacje oraz sprzęt do transformacji napięć. Operatorzy sieci dystrybucyjnych, tacy jak ENEA Operator, PGE Dystrybucja, Tauron Dystrybucja, Energa Operator oraz Innogy Stoen Operator, mają zatwierdzone plany rozwoju na lata 2023-2028. W związku z tym realizują inwestycje w linie elektroenergetyczne:

• Przyłączenia nowych odbiorców: Budowa linii nn i SN, stacji SN/nn w setkach gmin. Dzięki temu gospodarstw domowych i firm zyskuje dostęp do sieci.
• Przyłączanie nowych źródeł energii: Sieć musi przyjmować energię od prosumentów. W rezultacie powstają inteligentne układy radzące sobie z dwukierunkowym przepływem energii, co wymaga modernizacji pól w GPZ i budowy linii kablowych SN.
• Elektromobilność: Wzmacniane są linie zasilające, by unikać przeciążeń od stacji ładowania EV.
• Modernizacja istniejącej infrastruktury: Przebudowa linii napowietrznej i kablowej, zakablowanie SN (np. program PGE zakłada zakablowanie tysięcy kilometrów), odnowa powłok antykorozyjnych, którymi pokryte są słupy energetyczne. Te działania dotyczą wielu linii elektroenergetycznych.
• Cyfryzacja i automatyzacja (Smart Grid): W stacjach montuje się łączniki sterowane radiowo, rozwija systemy SCADA i wdraża FDIR do szybszej lokalizacji awarii na liniach.
• Liczniki zdalnego odczytu (LZO): Obowiązek wynikający z Prawa energetycznego, dający korzyści w postaci lepszego zarządzania zużyciem.
• Wskaźniki niezawodności (SAIDI, SAIFI): Inwestycje w linie mają bezpośredni wpływ na skrócenie przerw w dostawie.
• Wyposażenie brygad i nowoczesne technologie prac: Mobilne agregaty i narzędzia wspierają sprawne utrzymanie linii elektroenergetycznych.
• Nowe punkty redukcyjne: Budowa stacji NN/WN wzmacnia bezpieczeństwo energetyczne regionów.

Dzięki tym działaniom sieć staje się bardziej elastyczna i gotowa na przyszłe wymagania, jakie stawia transformacja energetyczna i rozwój odnawialnych źródeł energii.

Słupy wysokiego napięcia - konstrukcja i ochrona

Słupy wysokiego napięcia stoją w krajobrazie często niezauważone, a to one podtrzymują nasze linie energetyczne. Mają kilka zadań:

• Utrzymanie przewodów na odpowiedniej wysokości i w bezpiecznej odległości od ziemi (często kilkadziesiąt metrów).
• Wytrzymałość na warunki atmosferyczne (wiatr, lód, korozję).
• Ochrona odgromowa: nad przewodami fazowymi znajduje się linka odprowadzająca wyładowania. Ciekawostka: w lince tej często wplatane są światłowody, co ułatwia komunikację między stacjami. Konstrukcja słupów wysokiego napięcia musi być solidna, aby zapewnić ciągłość działania linii wysokiego napięcia.

Linia 110 kV - dlaczego to popularny standard?

Linie 110 kV są powszechne w Polsce, bo to dobry kompromis między efektywnością przesyłu a kosztami. Przy takiej wartości napięcia wymagania dotyczące izolatorów i odległości są łatwiejsze do spełnienia. Modernizacje linii 110 kV obejmują:

• Wymianę izolatorów na nowocześniejsze.
• Zastępowanie starych przewodów nowymi, np. AFL-6 240 mm², co zwiększa obciążalność linii napowietrznej.
• Użycie przewodów HTLS (High Temperature Low Sag), co pozwala na większy przepływ prądu bez nadmiernego ugięcia przewodów.
• Budowę linii kablowych tam, gdzie priorytetem jest niezawodność, jak w miastach. Dzięki takim pracom sieć 110 kV staje się bardziej odporna i lepiej służy odbiorcom. Modernizacja linii napowietrznej o tym napięciu jest priorytetem dla wielu operatorów.

Systemy zabezpieczeń i pomiarów - strażnicy stabilności

Nowoczesne systemy zabezpieczeń to podstawa, ponieważ każde zwarcie na linii musi być błyskawicznie wykryte. Przekaźniki zabezpieczeniowe analizują parametry sieci (napięcie, natężenie) i w razie potrzeby odsyłają sygnał do wyłączników. Precyzyjne pomiary zapewniają przekładniki. Firma Arteche produkuje m.in.:

• przekładnik prądowy (dla najwyższych napięć; wysoka dokładność),
• przekładnik indukcyjno napięciowy (do 525 kV),
• przekładnik kombinowany (pomiar i ochrona w jednym),
• przekładnik pojemnościowy (możliwość przesyłu sygnałów PLC po linii wysokiego napięcia),
• przekładnik napięciowy potrzeb własnych,
• innowacyjne: przekładnik optyczny i cyfrowy (brak SF6/oleju, większe bezpieczeństwo).

Działania modernizacyjne na liniach elektroenergetycznych dotyczą też dostosowania obwodów do wymogów PSE, co przekłada się na lepszą współpracę w krajowym systemie.

Uziemienie i bezpieczeństwo instalacji

Bezpieczne uziemienie to fundament. W domach punkt neutralny transformatora jest uziemiony, co chroni przed porażeniem. Pamiętajmy o wyłącznikach różnicowoprądowych, które szybko reagują na prąd upływowy. Ponadto przy planowaniu budowy domu w pobliżu linii wysokiego napięcia, trzeba przestrzegać przepisów dotyczących minimalnych odległości. Warto konsultować się z operatorem sieci, aby uniknąć problemów. Bezpieczna odległość od linii jest kluczowa.

Aspekty prawne i społeczne - nieruchomości w sąsiedztwie linii WN

Jeśli posiadasz działkę w pobliżu linii wysokiego napięcia, musisz znać pojęcie służebności przesyłu. To prawo obciążające nieruchomość na rzecz operatora, umożliwiające utrzymanie i modernizację eksploatowanej linii. Służebność przesyłu powstaje na mocy umowy lub, jeśli nie ma porozumienia, może być ustanawiana na drodze sądowej. Właścicielowi nieruchomości przysługuje prawo do wynagrodzenia.

Gdy na twojej działce znajduje się linia energetyczna bez formalnego obciążenia, możliwe są roszczenia za bezumowne korzystanie. W przypadku linii wysokiego napięcia uniemożliwiającej racjonalne wykorzystanie działki, można domagać się np. skablowania lub nawet, w skrajnych sytuacjach, wnioskować o usunięcie linii wysokiego napięcia, choć to wymaga postępowania prawnego. Kwestia wysokiego napięcia na działce wymaga często wsparcia prawnika.

Podsumowanie i spojrzenie w przyszłość

Z pewnością zauważyłeś, że linie wysokiego napięcia to nie tylko metalowe słupy energetyczne na horyzoncie. To kluczowy element bezpieczeństwa energetycznego. Przesył z użyciem najwyższych napięć minimalizuje straty, a nowoczesne rozwiązania sprawiają, że linie stają się bardziej elastyczne. W Polsce trwa intensywna modernizacja: inwestycje w linie elektroenergetyczne, rozwój elektromobilności i wdrażanie rozwiązań Smart Grid. Dzięki temu możemy liczyć na bardziej niezawodną sieć, gotową na wyzwania transformacji energetycznej.

FAQ Pytania i odpowiedzi

Dlaczego do przesyłu energii używa się wysokiego napięcia?

Użycie wysokiego napięcia pozwala zminimalizować straty energii na przesyle. Ponieważ straty rosną z kwadratem prądu, wyższe napięcie oznacza mniejszy prąd przy tej samej mocy, co drastycznie redukuje straty na długich odległościach. Dotyczy to zwłaszcza linii najwyższych napięć.

Jak energia elektryczna dociera z elektrowni do domów?

W sieciach prądu przemiennego to pole elektromagnetyczne transportuje energię, zgodnie z wektorem Poyntinga. Pole elektromagnetyczne rozchodzi się niemal z prędkością światła, a przewody służą jako ścieżki dla prądu, który jest przez nie sterowany.

Co to jest ulot w liniach wysokiego napięcia i jakie są jego skutki?

Ulot, czyli wyładowanie koronowe, to zjawisko wokół przewodów przy najwyższych napięciach. Skutki to straty energii i zakłócenia radioelektryczne. Ogranicza się go, stosując przewody o większym przekroju, co obniża wartości natężenia pola elektrycznego.

Co oznaczają wskaźniki SAIDI i SAIFI?

SAIDI i SAIFI to miary niezawodności dostaw energii. Operatorzy dążą do ich obniżenia poprzez modernizacje i automatyzację linii elektroenergetycznych. Jaką rolę pełnią przekładniki w sieciach wysokiego napięcia? Przekładniki obniżają wartości prądu i napięcia do poziomów bezpiecznych dla urządzeń pomiarowych i zabezpieczeniowych. Dzięki nim linie wysokiego napięcia mogą być monitorowane i chronione, co zwiększa ich bezpieczeństwo.
