Rodzaje słupów energetycznych

Ich sprawne i bezpieczne działanie w dużej mierze zależy od prawidłowo dobranych konstrukcji wsporczych, czyli słupów energetycznych. To właśnie one podtrzymują przewody fazowe i odgromowe, wyznaczają geometrię linii oraz przenoszą obciążenia mechaniczne wynikające z naciągu przewodów, działania wiatru czy oblodzenia.

W Polsce eksploatuje się kilkaset tysięcy słupów energetycznych różnych typów i napięć – od żerdzi betonowych w sieciach niskiego napięcia, przez stalowe konstrukcje kratowe linii 110 kV, aż po kilkudziesięcio metrowe wieże sieci 400 kV. Każdy z tych typów pełni inną funkcję i musi spełniać precyzyjnie określone wymagania mechaniczne oraz elektryczne. Poniżej omawiamy, jak się te słupy dzieli, czym się różnią i na co warto zwrócić uwagę przy ich doborze.

Sposoby kategoryzacji słupów energetycznych

Słupy energetyczne można klasyfikować według kilku różnych kryteriów. Dwa najbardziej fundamentalne to podział według przenoszonego napięcia oraz podział funkcjonalny wynikający z roli, jaką dana konstrukcja pełni w linii.

Podział ze względu na napięcie

Ściśle wiąże się on z poziomem napięć systemu elektroenergetycznego. Przyjęte napięcie znamionowe linii determinuje nie tylko gabaryty słupa i wymagane odległości izolacyjne, ale także materiał wykonania – od żerdzi betonowych stosowanych w sieciach niskiego napięcia, po masywne stalowe konstrukcje kratowe lub rurowe używane w liniach najwyższych napięć.

Podział funkcjonalny

Odpowiada na pytanie, jak słup zachowuje się mechanicznie względem naciągu przewodów i jakie załomy linii może przenosić. Tu wyodrębnia się dwie główne kategorie: słupy przelotowe (lekkie, które podwieszają przewody bez przenoszenia ich naciągu) oraz słupy mocne (odporne, przystosowane do jednostronnego lub pełnego naciągu). Każda z tych kategorii obejmuje kilka szczegółowych typów, omówionych poniżej.

Jakie rodzaje słupów energetycznych są stosowane w Polsce?

Sprawdźmy, jak dokładniej podział ten wygląda w praktyce.

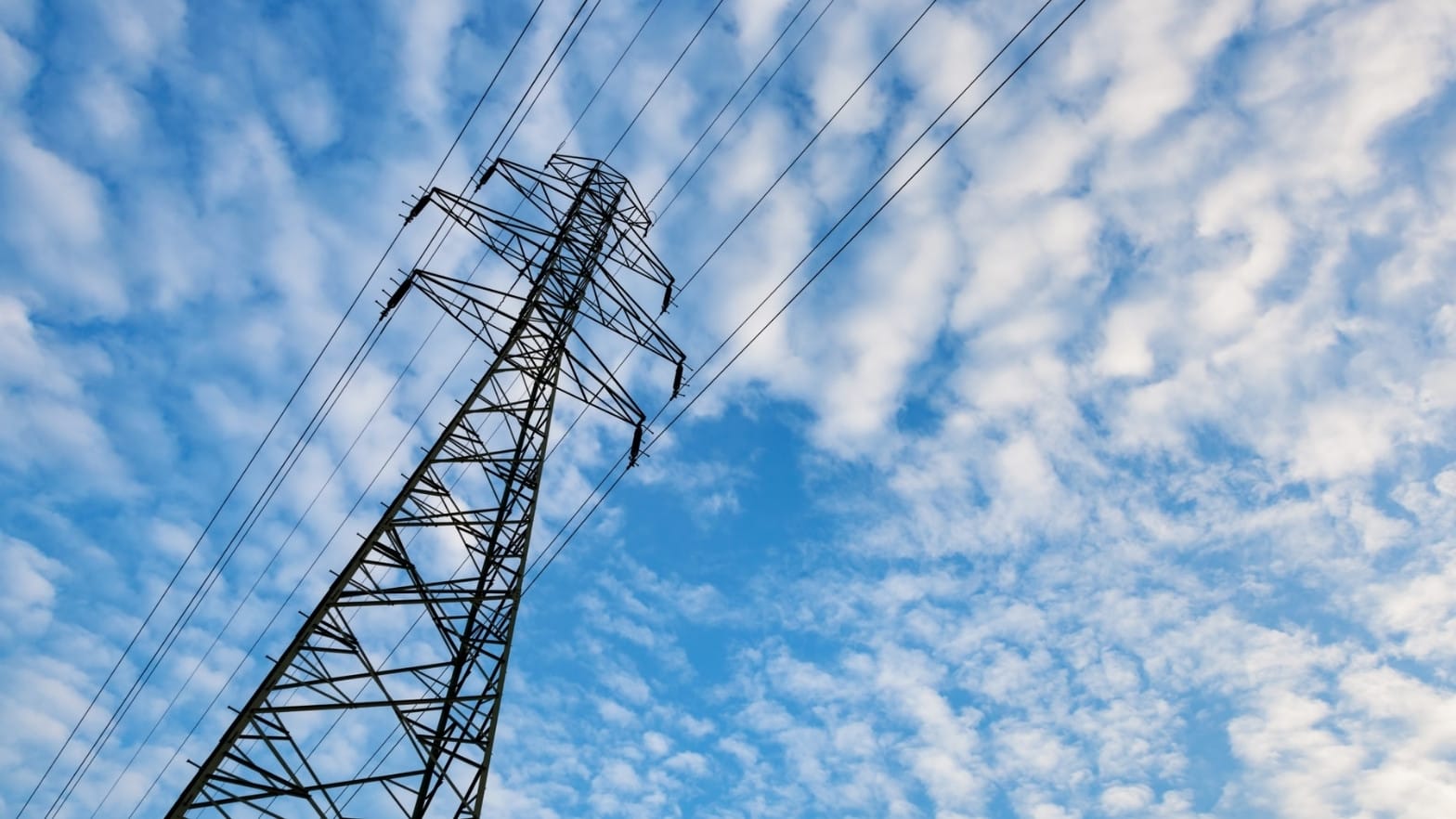

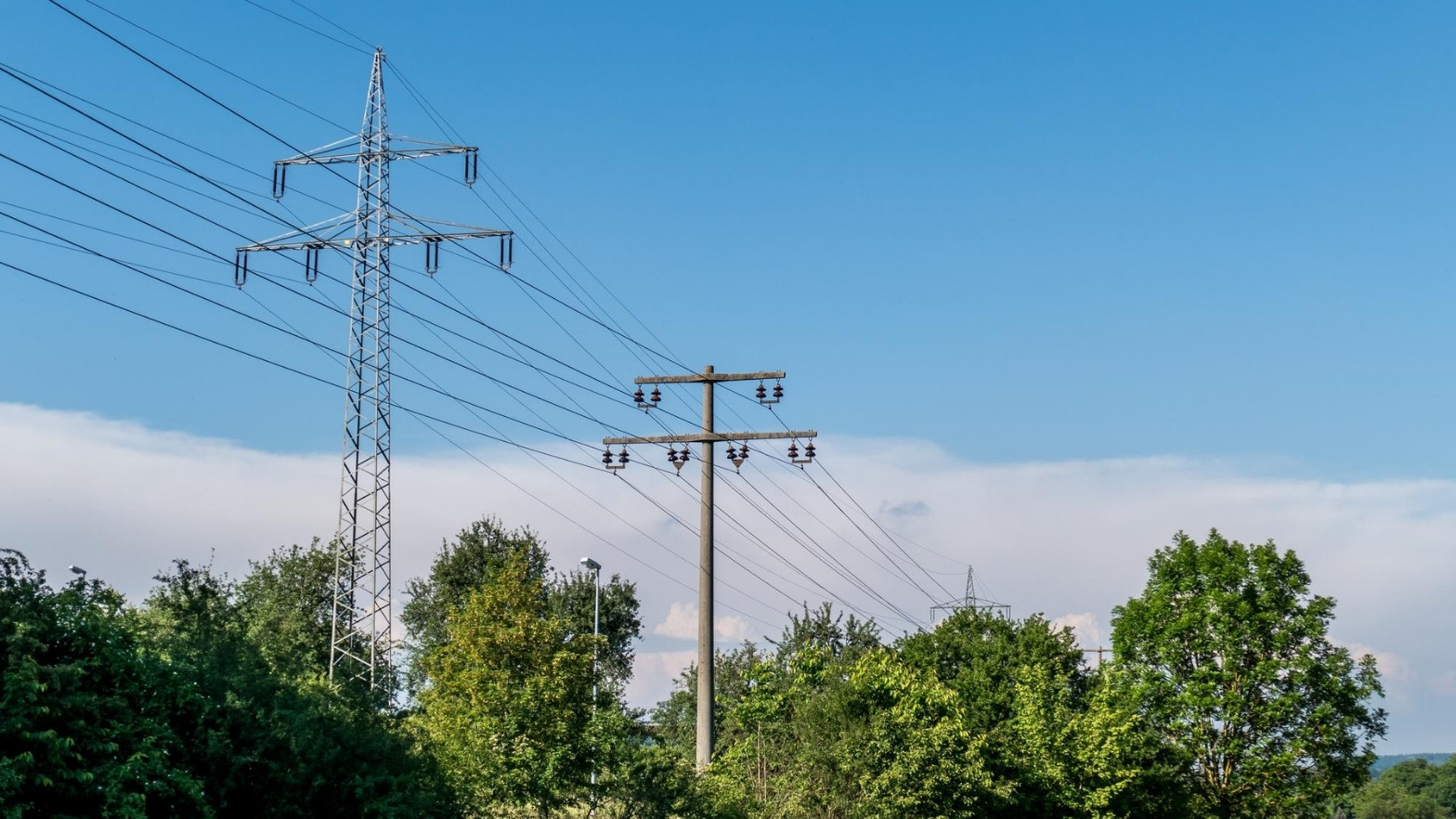

Słupy średniego napięcia (SN)

Stosuje się je w liniach o napięciu 10, 15, 20 lub 30 kV. Najczęściej są to żerdzie betonowe wirowane (typu E) lub stalowe słupy kratowe, które sprawdzają się również na terenach górskich, gdzie duże oblodzenie przewodów generuje znaczne obciążenia mechaniczne. Słupy SN wyposażone dodatkowo w konstrukcje wsporcze wspierające urządzenia takie jak ograniczniki przepięć, rozłączniki, przekładniki, reclosery, transformatory itp. tworzą w zależności od wyposażenia stanowiska słupowe lub kompletne stacje słupowe.

Słupy wysokiego napięcia (WN)

Obsługują linie 110 kV, stanowiące podstawowy poziom dystrybucji energii na odległości kilkudziesięciu kilometrów. Dominującą formą są stalowe konstrukcje kratowe; coraz częściej pojawiają się również słupy rurowe, które wypadają korzystniej pod względem estetycznym i są łatwiejsze w montażu. W liniach WN obowiązkowo stosuje się także przewody odgromowe chroniące linię przed skutkami wyładowań atmosferycznych, a same słupy muszą mieć uziemienie robocze o odpowiedniej rezystancji.

Słupy najwyższego napięcia (NN)

Występują w liniach przesyłowych 220 kV i 400 kV, które transportują energię z elektrowni do stacji rozdzielczych. To monumentalne, często kilkudziesięciometrowe stalowe wieże kratowe, projektowane z myślą o bardzo długich przęsłach i ekstremalnych obciążeniach. Ich wymiary i fundamenty muszą uwzględniać jednocześnie siły od naciągu wielkich wiązek przewodów, obciążenie wiatrem i ewentualne drgania dynamiczne.

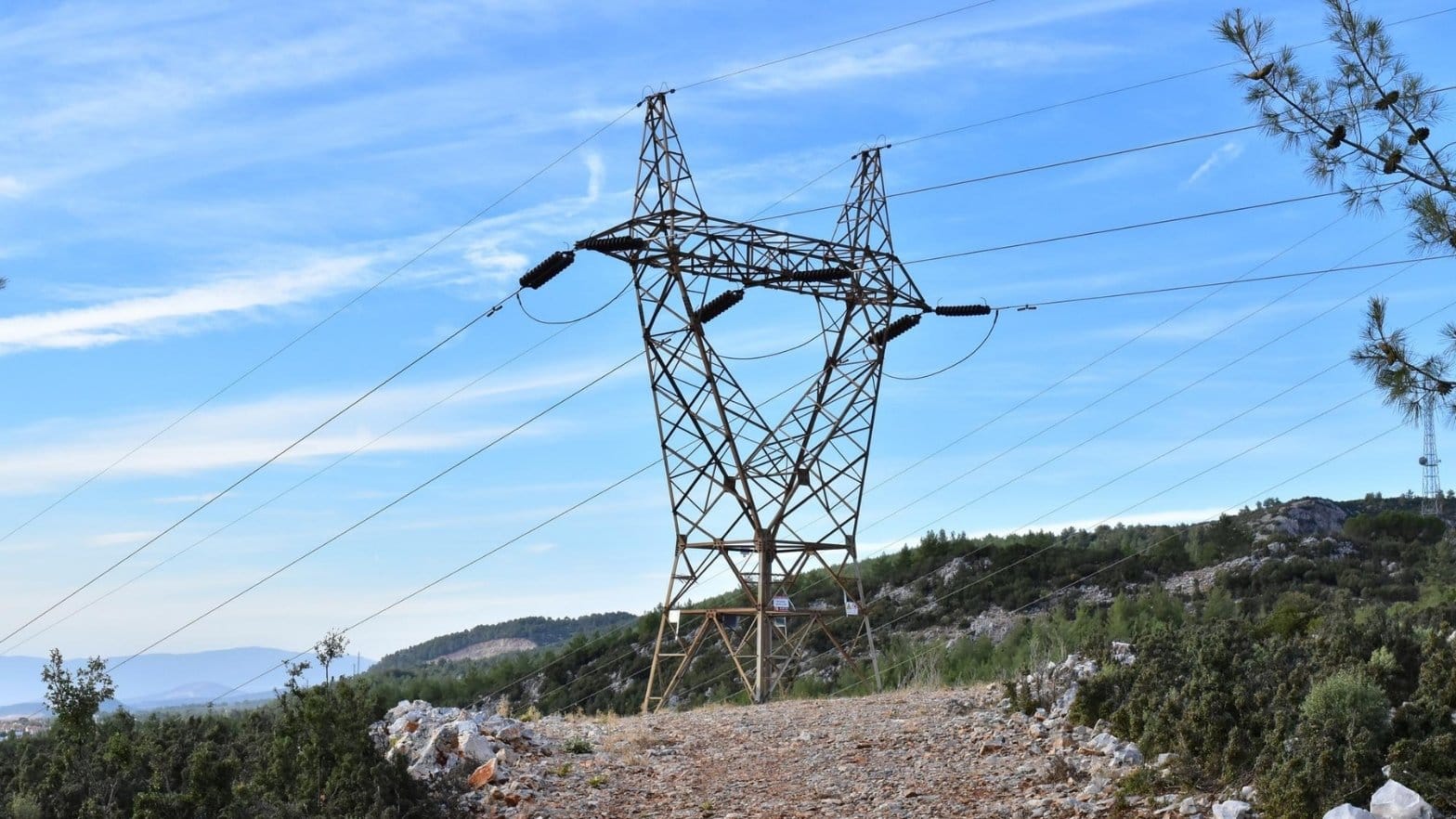

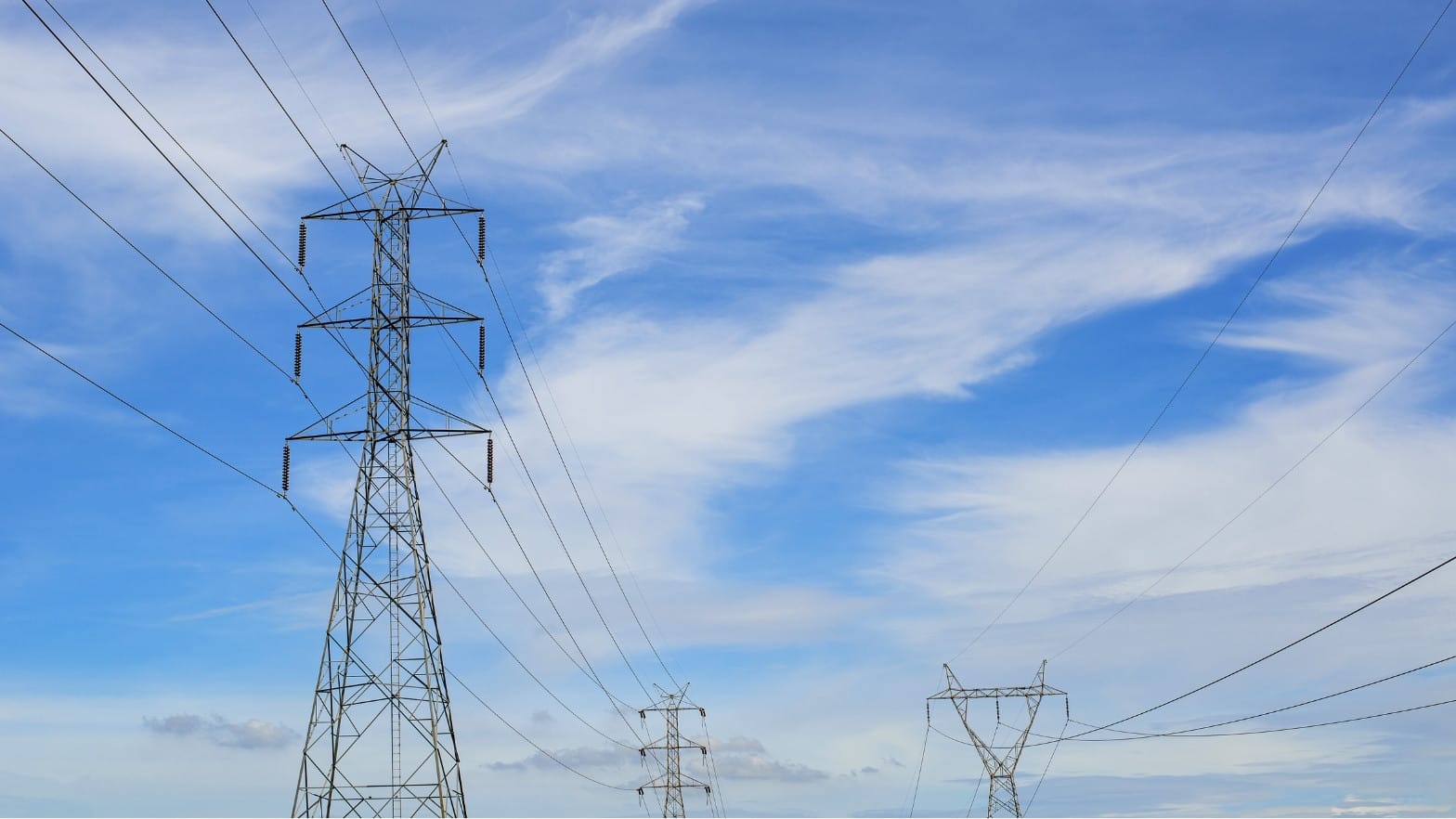

Słupy przelotowe (P)

To najliczniejsza kategoria. Przewody są na nich podwieszane bez rozcinania – słup nie przenosi więc naciągu wzdłużnego, a jedynie ciężar przewodów wraz z oblodzeniem i siły poziome od wiatru. Dopuszczalny załom linii na takim słupie to zazwyczaj nie więcej niż 2°. Dzięki lekkiej konstrukcji są stosunkowo tanie i szybkie w montażu, co czyni je ekonomicznie uzasadnionym wyborem dla długich odcinków prostej linii napowietrznej.

Słupy odciągowe

Stosuje się co kilka lub kilkanaście przęseł w celu ograniczenia sił działających wzdłuż linii. Przenoszą naciąg przewodów z obu stron, dzięki czemu w razie awarii lub zerwania przewodu ograniczają zasięg uszkodzenia do jednego odcinka.

Słupy narożne (N)

Umożliwiają zmianę kierunku trasy linii. Odmiana przelotowa pracuje przy załomach do około 5–10°, natomiast narożne mocne przenoszą pełne wypadkowe siły naciągu przy dużych załomach trasy. Dobór właściwego wariantu należy zawsze poprzedzić obliczeniem kąta załomu i sił wypadkowych.

Słupy odporowe (O)

Są głównymi reprezentantami grupy słupów mocnych. Przystosowane do przenoszenia jednostronnego naciągu przewodów, pełnią funkcję punktów oporowych w linii – szczególnie ważnych przy obladzaniu i wymaganiach bezpieczeństwa na długich odcinkach.

Słupy skrzyżowaniowe (S)

Są specjalną odmianą konstrukcji mocnych, stosowaną przy skrzyżowaniu linii z drogą, rzeką, inną linią energetyczną lub innym obiektem infrastrukturalnym. Wymagania nośnościowe i odległościowe są w takich miejscach szczególnie rygorystyczne. W polskiej praktyce projektowej słupy skrzyżowaniowe są najczęściej zaliczane do grupy odporowych.

Słupy krańcowe (K)

Ustawiane są na obu końcach linii. Pracują przy pełnym jednostronnym naciągu przewodów, a ich zadaniem jest bezpieczne zakończenie trasy linii napowietrznej – nierzadko w bezpośrednim sąsiedztwie stacji lub na granicy linii kablowej.

Słupy rozgałęźne (R)

Pozwalają na odejście odgałęzienia od głównej trasy linii. W zależności od konfiguracji mogą równocześnie pełnić funkcję przelotową lub krańcową dla każdego z ramion.

W praktyce eksploatacyjnej i projektowej często spotyka się również słupy wielofunkcyjne, łączące kilka wyżej opisanych funkcji. Najpopularniejsze przykłady to:

• Odporowo-narożne (ON) – łączą zdolność przenoszenia naciągu z możliwością prowadzenia linii pod kątem.
• Rozgałęźno-odporowo-krańcowe (ROK) – służą jednocześnie jako punkt oporowy, krańcowy i rozgałęźny, co często jest nieocenione przy złożonej topografii terenu lub w miejscach wejścia linii do stacji.

Słupy strunobetonowo-kratowe (hybrydowe)

Jednym z relatywnie nowych rozwiązań jeśli chodzi o słupy energetyczne dla linii WN są słupy strunobetonowo-kratowe. Nazywane również hybrydowymi, łączą one strunobetonowy trzon z żerdzi wirowanej oraz kratową głowicę, zazwyczaj wykonaną z ocynkowanej stali. Taka konstrukcja zapewnia słupowi dużą wytrzymałość (za sprawą betonowego trzonu), bez poświęcenia elastyczności i optymalnych parametrów mechanicznych (głowica ze stali).

Kryteria projektowe i normatywne przy doborze słupów energetycznych

Dobór właściwego typu słupa to nie decyzja katalogowa, lecz wynik analizy wielu wzajemnie powiązanych parametrów. Projektant linii napowietrznej musi jednocześnie uwzględnić wymagania mechaniczne, elektryczne i środowiskowe.

Po stronie mechanicznej kluczowe są siły wynikające z naciągu przewodów fazowych i odgromowych, ciężar oblodzenia, parcie wiatru oraz zmiany napięcia w przęsłach wraz z temperaturą. Fundamenty muszą przełożyć te siły na podłoże gruntowe – ich projektowanie uwzględnia zarówno nośność gruntu, jak i możliwe wystąpienie warunków sejsmicznych czy wysoką wilgotność. Niedoszacowanie obciążeń mechanicznych lub fundamentów prowadzi do odkształceń geometrii, a w skrajnych przypadkach do awarii całego odcinka linii.

Po stronie elektrycznej projektant musi zapewnić wymagane odległości izolacyjne – między przewodami fazowymi, między przewodami a konstrukcją słupa oraz między przewodami a terenem lub obiektami pod linią. Wymagania te różnią się istotnie w zależności od napięcia znamionowego linii i są określone m.in. w normie PN-EN 50341.

Istotne są również warunki środowiskowe: tereny górskie wymagają konstrukcji o wyższej klasie nośności z uwagi na duże oblodzenie, obszary zurbanizowane często wymuszają zastosowanie estetycznie dyskretniejszych słupów rurowych, a sąsiedztwo lotnisk wymaga oznakowania lotniczego na konstrukcjach i przewodach odgromowych. Nie bez znaczenia są także warunki gruntowe – od ich nośności zależy typ i głębokość fundamentów.

Warto pamiętać, że układ przewodów na słupie – płaski, trójkątny lub pionowy – ma bezpośredni wpływ na symetrię elektryczną linii i wielkość słupa. Układ płaski wymaga mniejszej wysokości, ale generuje niesymetrię; układ trójkąta równobocznego zapewnia symetrię elektryczną, lecz często wymaga wyższej konstrukcji.

Słupy energetyczne a zabezpieczenia przeciwprzepięciowe Protektel

Nawet najstaranniej dobrana i wybudowana linia napowietrzna pozostaje narażona na przepięcia – zarówno atmosferyczne (udary piorunowe), jak i łączeniowe, występujące podczas przełączeń sieci. W liniach SN i WN skuteczną ochronę przed przepięciami zapewniają ograniczniki przepięć – ale pod warunkiem ich prawidłowego doboru i montażu.

Lokalizacja ogranicznika względem chronionego urządzenia ma tu kluczowe znaczenie: im dalej od transformatora lub innego obiektu, tym większe ryzyko, że przepięcie na jego zaciskach przekroczy poziom ochrony wyznaczony przez ogranicznik (tzw. efekt odległości). Dlatego ograniczniki montuje się możliwie blisko chronionego urządzenia – bezpośrednio na słupie, przy wejściu do stacji lub na końcu odcinka kablowego.

W ofercie Protektel dostępna jest rodzina ograniczników przepięć PROXAR w wersjach przystosowanych zarówno do zastosowań liniowych (montaż na słupach SN wśród terenowych warunków atmosferycznych), jak i stacyjnych. Karty katalogowe PROXAR zawierają pełne dane doborowe – parametry TOV/UTOV, energię (Qrs/Wth), zdolność zwarciową oraz parametry mechaniczne (SLL/SSL) – co pozwala dopasować ogranicznik do konkretnego miejsca montażu bez konieczności powtarzających się zapytań ofertowych.

Jeśli planujesz budowę lub modernizację linii napowietrznej i potrzebujesz wsparcia przy doborze zabezpieczeń przeciwprzepięciowych – zespół Protektel jest do dyspozycji na każdym etapie projektu. Ekspertyza zaczyna się przed zakupem i to właśnie wtedy ma największy wpływ na niezawodność całej instalacji.
